Каналізаційна насосна станція SANIFOS 610, SFA (Франція)

Каналізаційна насосна станція SANIFOS® 610
1 або 2 насоси Grinder ProX K2, 1 або 2 насоса Vortex, трифазна Vortex
Підземна насосна станція 1/2 Насоса

Ціна в Євро з пдв  (наявність та ціну в грн уточнюйте).

SANIFOS ® 610 1 або 2 насоса Grinder ProX K2: 4605/7950 євро.
SANIFOS ® 610 1 або 2 насоса Vortex: 3840/7340 евро.
SANIFOS ® 610 Vortex (трифазна): 9178 євро.


Завантажити каталог продукції SFA і каталог SANIFOS можна тут:
http://www.tvist.biz.ua/tvist03.htm



Завантажити прайс-лист SFA можна в специфікації.

НАСОСНІ СТАНЦІЇ SANIFOS®
СІРІ ВОДИ + ЧОРНІ ВОДИ
Туалети, ванні, кухні та пральні

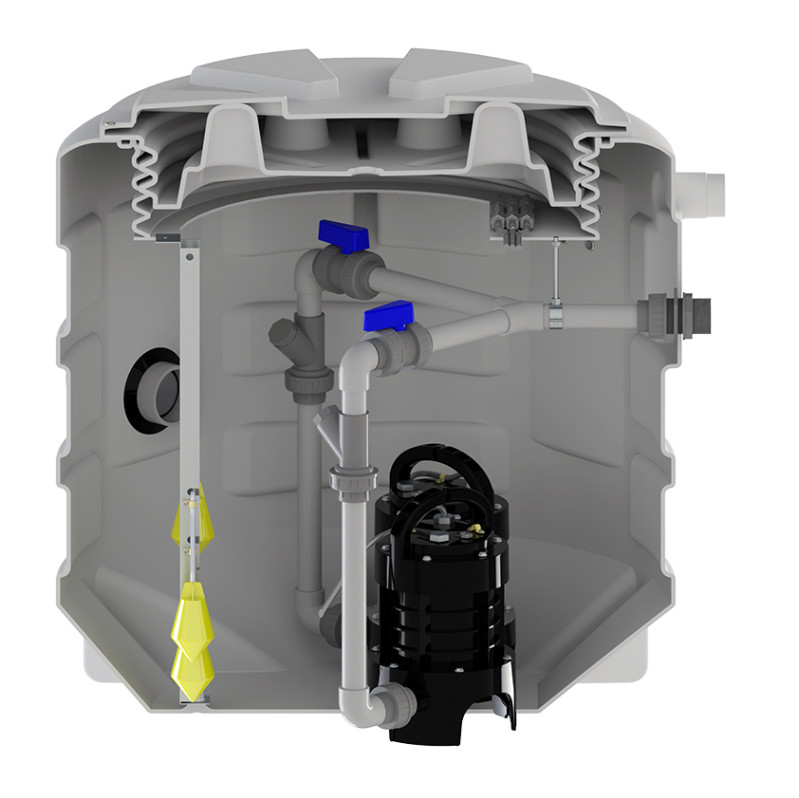

SANIFOS® 610 являє собою насосну станцію для видалення стічних вод. Він складається з бака на 610 літрів і одного або двох насосів із поплавцевим вимикачем.

Кожен насос містить або систему подрібнення SFA з ножем ProX K2 для відкачування через трубопроводи малого діаметра, або вихрове робоче колесо Vortex. Бак із поліетилену високої щільності забезпечує високу механічну міцність і стійкість до хімічного впливу.

SANIFOS® 610 постачається з гідравлічною системою із запірним клапаном та зворотним клапаном, а також із зовнішньою дротовою сигналізацією. Можливі 4 зони для підключення вхідних труб. Подовжувач на 40 см, доступний як аксесуар, забезпечує гнучке встановлення.

Ця підземна підійомна станція виробляється у Франції на заводі SFA в Брежі. Отже, вона отримала гарантію французького походження.



ВИСОКОПРОДУКТИВНА РОБОТА

• Система подрібнення SFA
• Максимальна висота відкачування (Q = 0 м3/ч):
  SANIFOS® 610 Подрібнювач Однофазний — 1 і 2 насоса: 14 м
  SANIFOS® 610 Vortex Однофазний — 1 і 2 насоса: 13 м
  SANIFOS® 610 Vortex Трифазний — 2 насоси: 16 м
• Максимальна швидкість потоку:
  SANIFOS® 610 Подрібнювач Однофазний — 1 і 2 насоса: 16 м3/год
  SANIFOS® 610 Vortex Однофазний — 1 і 2 насоса: 22 м3/год
  SANIFOS® 610 Vortex Трифазний — 2 насоси: 33 м3/год
• 610-літровий бак

ЛЕГКЕ ВСТАНОВЛЕННЯ ТА ТЕХОБСЛУГОВУВАННЯ

• Станція постачається з попередньо зібраною гідравлікою, запірним і зворотним клапанами
• Система моніторингу двонасосної каналізаційної станції SMART з дистанційною сигналізацією
• Спеціально спроєктована для полегшення обслуговування
• У комплекті із запірними клапанами та тросами





Ріжучий механізм Grinder ProX K2/Вільнопоточне робоче колесо Vortex





НАДІЙНІ (1, 2)

• 1)  Кришка утримується на місці гвинтами з неіржавіючої сталі для максимального рівня безпеки
• 2)  Високощільний резервуар із поліетилену з високим механічним опором, що обертається.
• Обладнаний захистом проти запаху, стійкий до хімічних впливів і ультрафіолетових променів
• Вбудований тепловий захист двигуна



ГНУЧКО ПІДБУДОВАНІ (3)

• Зовнішнє або внутрішнє встановлення
• 3)  Додаткова секція 40 см доступна як аксесуар  (глибина входу 611 мм)
• 2 вентиляційні отвори
• 6 входів для декількох трубопроводів 40/50/100/110/125



ВИСОКОПРОДУКТИВНІ (4, 5)

• 4)  Автономна робота насоса
• 5)  Новий дизайн мотора з  поліпшеним механічним і тепловим опором
• Енергозбереження і скорочення частоти увімкнення моторів, завдяки великому корисному об'єму
• Система подрібнення SFA



ЛЕГКІ В МОНТАЖІ ТА ОБСЛУГОВУВАННІ (6, 7)

• 6)  Станція комплектується: попередньо змонтованими ПВХ  напірними патрубками, резервуаром із запірними клапанами, зворотними клапанами, сигналізацією та поплавками з низьким/високим рівнем увімкнення
• 7)  Фіксувальні точки
• Висота вхідних патрубків відносно верхньої кришки (FEA) 311 мм
• Кабельний сальник для кабелів двигуна та датчиків рівня
• Великий отвір для полегшення технічного обслуговування
• Канат для підіймання насосів
• До комплекту входять водонепроникні клемні блоки IP68, що забезпечують простоту під'єднання та вимкнення від джерела живлення без потреби витягувати електричний кабель







ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Маса:
   SANIFOS® 610 — 1 насос: 68 кг
   SANIFOS® 610 - 2 насоса: 88 кг
• Кількість доступних входів: 4 зони підключення вхідних труб
• Вхідний діаметр: 6 входів Ø зовн. 50/40/100/110/125
• Потужність двигуна: 1500 Вт
• Напруга живлення:
   Однофазний: 230 В/50–60 Гц
   Трифазний: 400 В/50–60 Гц
• IP-захист: IP68
• Максимальна швидкість потоку:
   SANIFOS® 610 Подрібнювач Однофазний — 1 і 2 насоса: 16 м3/год
   SANIFOS® 610 Vortex Однофазний — 1 і 2 насоса: 22 м3/год
   SANIFOS® 610 Vortex Трифазний — 2 насоси: 33 м3/год
• Максимальний споживаний струм:
   SANIFOS® 610 Однофазний — 1 насос: 6 А;
   SANIFOS® 610 Однофазний — 2 насоси: 2 x 6 А;
   SANIFOS® 610 Трифазний — 2 насоси: 2 x 4,75 А
• Максимальна температура води, що надходить: +70 °C періодично (макс. 5 хв)
• Діаметр випускної труби:
   SANIFOS® 610 Подрібнювач DN 40 (розшир. 50)
   SANIFOS® 610 Vortex: DN 50 (розшир. 63)
• Максимальна рекомендована висота відкачування:
   SANIFOS® 610 Подрібнювач Однофазний — 1 і 2 насоса: 11 м
   SANIFOS® 610 Vortex Однофазний — 1 і 2 насоса: 11 м
   SANIFOS® 610 Vortex Трифазний — 2 насоси: 15 м
• Об'єм бака: 610 л
• Діаметр вентиляційного отвору: 2 x Ø зовн. 75
• Максимальна висота відкачування (Q = 0 м3/ч):
   SANIFOS® 610 Подрібнювач Однофазний — 1 і 2 насоса: 14 м
   SANIFOS® 610 Vortex Однофазний — 1 і 2 насоса: 13 м
   SANIFOS® 610 Vortex Трифазний — 2 насоси: 16 м
• Матеріали: поліетилен
• Вхідний патрубок (FEA):
   1 насос: 325-580 мм (з подовжувачем: 725-980 мм)
   2 насоси: 325-610 мм (з подовжувачем: 725-1010 мм)
• Зворотний клапан: так



ВАРІАНТИ ІНСТАЛЯЦІЇ SANIFOS®

НАЗЕМНИЙ ВАРІАНТ*

Перед встановленням насосної станції нижче рівня землі необхідно бути повністю обізнаним про глибину залягання ґрунтових вод і рівень промерзання ґрунту.

НАСОСНА СТАНЦІЯ SANIFOS® МОЖЕ БУТИ ВСТАНОВЛЕНОНА ВСЕРЕДИНІ БУДИНКУ, У ЦОКОЛЬНОМУ ЕТАЖІ.

* Для отримання точної технічної інформації ознайомтесь з інструкціями з встановлення та професійними стандартами або зверніться за консультацією до нашої технічної служби

ДЕ ВСТАНОВИТИ ВАШУ КАНАЛІЗАЦІОНУ СТАНЦІЮ?

У насосні станції SANIFOS® стоки надходять самопливом, висота вхідних патрубків відносно верхньої кришки (FEA)  становить 311 мм (та 611 мм із додатковою секцією), що дає змогу встановлювати станцію на різних відстанях від будівлі.

ЧОМУ НАСОСНІЙ СТАНЦІЇ НЕОБХІДНА ХОРОША ВЕНТИЛЯЦІЯ?

Вентиляція має бути встановлена у верхній частині насосної станції, щоб:

• евакуювати гази, що утворюються всередині резервуарів і запобігти будь-якому ризику вибуху
• уникнути втрати тиску на виході КНС

Для цього насосні станції обладнані двома вентиляційними отворами.



У ВИПАДКУ ВСТАНОВЛЕННЯ СТАНЦІЇ SANIFOS® НІЖЧЕ РІВНЯ ЗЕМЛІ, ПОВИННІ БУТИ ВРАХОВАНІ ВСІ ПАРАМЕТРИ ЗГІДНО З ТЕХНІЧНОЮ ДОКУМЕНТАЦІЄЮ.

Стандарти
Наші каналізаційні станції відповідають стандартам EN12050-1 для напірних установок для відведення стічних вод і мають бути встановлені відповідно до рекомендацій стандарту EN12056-4.



АКСЕСУАРИ

ЗАПІРНІ КЛАПАНІ

Для дотримання правил монтажу та обслуговування запірні клапани мають бути встановлені на вході стічних вод в станцію, а також на напірному трубопроводі.





ДОДАТКОВІ СЕКЦІЇ ДЛЯ SANIFOS®

Щоб збільшити висоту вхідних патрубків відносно верхньої кришки та об'єм резервуара насосних станцій SANIFOS® як приладдя постачаються додаткові секції.

Повністю сумісні з баком і не можуть нарощуватися.



SANIFOS® 610 з додатковою секцією 40 см

FEA: 611 мм
