Сепаратор шлама (сталь) SpiroTrap Dirt , SPIROTECH (Нідерланди)

Сепаратор шлама (сталь) SpiroTrap Dirt для ефективного видалення частинок шламу під час функціонування системи

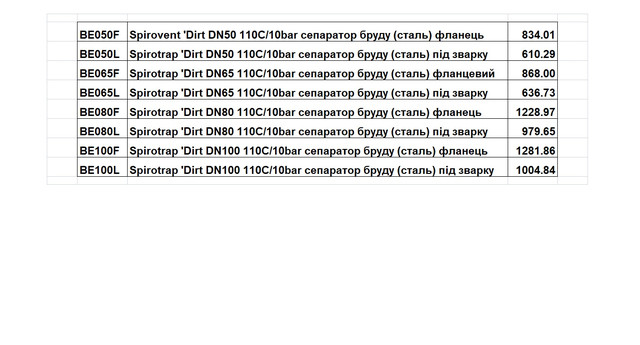

Ціна в Євро з ПДВ (наявність та ціну грн уточнюйте):

Під зварювання і фланець DN від 50 до 300 мм

Під зварювання і фланець DN від 50 до 300 мм Роз'ємний

Парадокс полягає в тому, що вода найдешевший компонент системи може звести нанівець ефективність суперсучасного котла, насоса і т. п. У воді системи опалення завжди є бруд. Після монтажних робіт в систему потрапляє пил, пісок, частинки металів, окалина від зварювання, бруд після промивання. В процесі експлуатації бруд потрапляє при підживленні системи водою. Частинки корозії та відкладення на трубах доповнюють цей «букет».
Проблему з уловлюванням частинок бруду часто вирішують за допомогою сітчастого фільтра-грязьовики. Це надійне та просте обладнання. Але ефективне чи? Стандартний сітчастий фільтр вловлює частинки розміром більше 250 мкм. Частинки меншого розміру залишаються в системі. Для порівняння, людський волосся має товщину 100 мкм. Сучасне опалювальне обладнання, наприклад, котли з маленьким об'ємом води або насоси з керамічними підшипниками, дуже сприйнятливі до забруднень у воді. Найголовніше гідність сітчастого фільтра – його ціна, а ось недоліків набагато більше. Фільтр швидко засмічується. При цьому зростає його опір, тобто погіршується протоку теплоносія. Для чищення фільтра необхідно зупинити систему, а сам процес іноді може займати тривалий час.

Але з сепаратором шламу SpiroTrap зовсім інша справа. Тут система просто продовжує працювати, а про заміну фільтрів взагалі не йдеться. Унікальні якості сепаратора шламу SpiroTrap забезпечують швидке видалення частинок шламу, в той час як система продовжує працювати.

Унікальність сепаратора заснована на властивостях внутрішнього елемента – сітки Spiro. Завдяки особливій конструкції Spirovent DIRT видаляє частинки до 5 мкм. Накопичився в спеціальній камері шлам легко видаляється через кульовий кран. Spirovent DIRT має ряд переваг перед фільтрами. Він не може засмітитися, т. к. накопичився шлам не перешкоджає потоку. Скидання шламу проводиться без зупинки системи і без використання байпасні ліній. «Польові випробування» вказують на те, що за 10 циклів сепаратор шлама видаляє 80% частинок розміром до 30 мкм. Простота конструкції і надійність використовуваних матеріалів дозволяють говорити про те, що сепаратори повітря взагалі не вимагають обслуговування. Сепаратори шламу вимагають лише періодичної промивки. Це виконується шляхом відкриття зливного крана і на це витрачаються лічені секунди. Побутова серія сепараторів виконана з латуні. Моделі існують в двох модифікаціях під вертикальне і горизонтальне розташування трубопроводів.

Компанія Spirotech пропонує спеціальну побутову серію на невеликі системи. Принцип роботи такий же, як і у великих промислових сепараторів SpiroTrap. На відміну від сепараторів промислової серії це виконання корпусу з латуні або нержавіючої сталі. Побутова серія SpiroTrap розрахована для систем до 7,5 м/3год. Також в асортименті побутової серії SpiroTrap є вертикальне виконання. В першу чергу розрахована для встановлення на розташованих вертикальних трубопроводах, наприклад підведення труб настінних котлів, але також дана серія має застосування для зручного монтажу в будь-якому іншому місці.

Переваги сепараторів шламу SpiroTrap Dirt

• Міцний корпус і ретельно продумана конструкція, що гарантує тривалий термін експлуатації
• Спеціальне вушко, призначене для підвішування приладу, що полегшує монтаж пристрою
• Зливний кран істотно спрощує процес видалення шламу
• Трубка SPIRO забезпечує оптимальну сепарацію шламу
• Підключення до системи можна виконати за допомогою зварювання або фланцевого з'єднання
• Немає необхідності часто очищати від бруду сепаратор, оскільки ємність для шламу досить велика
• Для видалення бруду не потрібно зупиняти систему
• Не потрібен байпас або відсікаючі елементи для чищення під час тривалої роботи
• Потоку рідини не перешкоджають частинки шламу, які уловлюються сепаратором
• Видалення навіть мікроскопічних частинок шламу

1. Вушко для підвішування грязьовики полегшує його монтаж.
2. Міцна конструкція, розрахована на довгі роки експлуатації.
3. Унікальна трубка Spiro. Ця деталь була розроблена спеціально для оптимальної сепарації шламу. Має дуже низький показник опору.
4. Зливний кран для видалення шламу.
5. Багато варіантів фланців. Сталеві моделі з приварними шпильками або фланцями.
6. Шлам не перешкоджає протоку.
7. Відсутня необхідність частого видалення бруду через великого об'єму камери.

Професійний монтаж - запорука бездоганної роботи системи

На практиці виміри показали, що Сепаратор шлама Spirovent видаляє частинки розміром менше ніж 32 мікрона

Відміну від звичайних грязьовиків очевидно.
Сепаратор шлама працює завжди - незалежно від кількості шламу. Засмічення виключаються. Випробування Голландського інституту прикладних природничих досліджень (TNO) показали, що сепаратор шлама Spirovent видаляє навіть самі малі частинки бруду.
Таким чином видаляються в принципі всі частинки шламу, які мають велику вагу в порівнянні з водою.

Hi-flow розроблений спеціально для систем з об'ємом потоку вище 1 м/с до 3 м/сек.

Графіки перепаду тиску

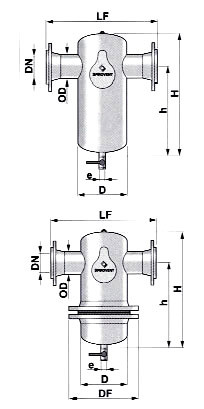

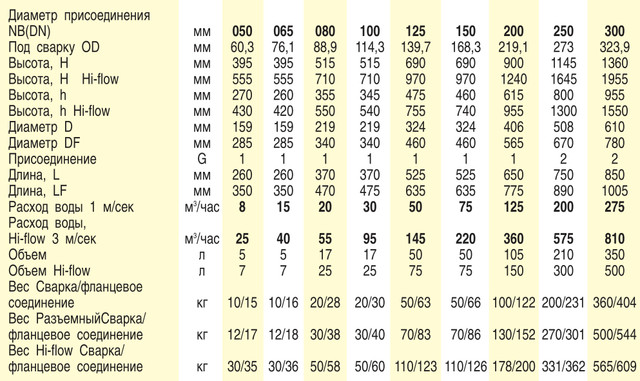

Технічні дані

Стандартна продукція SPIROTECH із сталі призначена для номінальної швидкості течії до 1,5 м/с. При більш високих швидкостях і, отже, підвищеної турбулентності не завжди залишається достатньою зони спокою для оптимального видалення шламу в стандартному сепараторі. Більш висока швидкість потоку також призведе до значного перепаду тиску. Для того, щоб уникнути систематичного збільшення швидкості потоку, ми рекомендуємо вибрати більший розмір з'єднання. Це дозволить досягти того ж об'єму потоку, але з більш низькою швидкістю, що в кінцевому рахунку призведе до більш швидкого видалення шламу, і при цьому дозволить уникнути перепаду тиску (що означає зниження енергетичних втрат).
