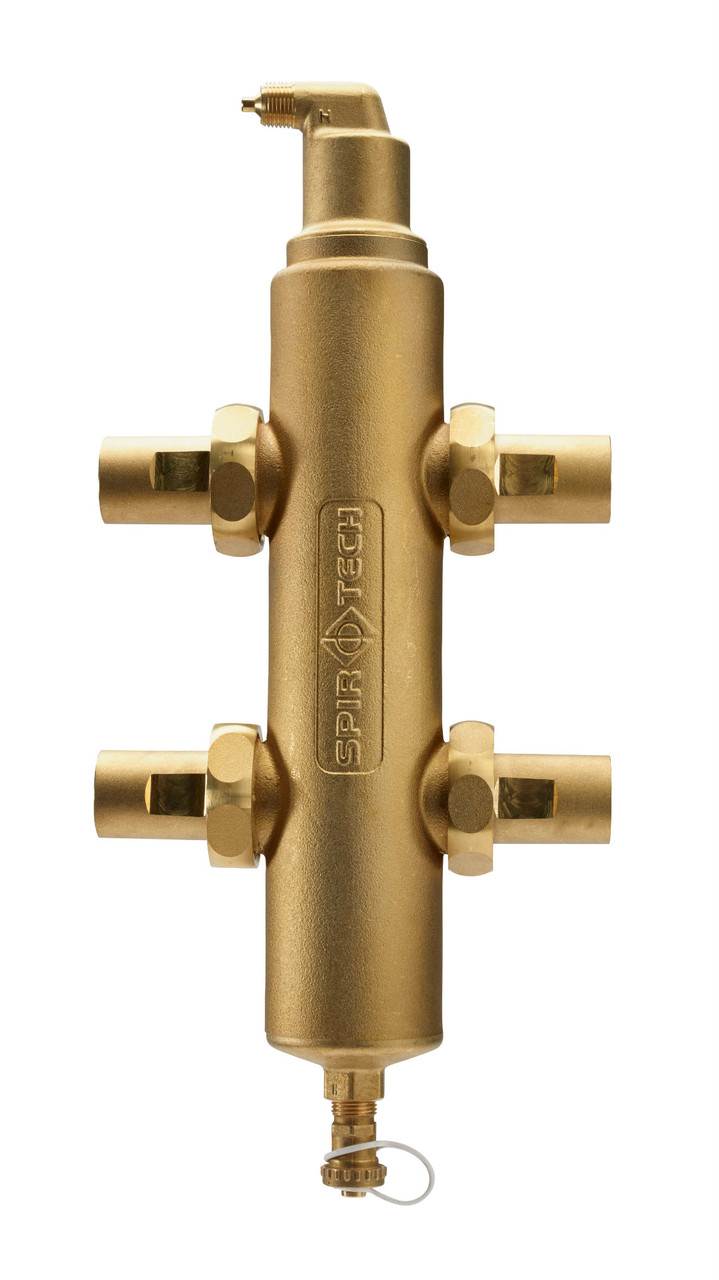

Гідравлічна стрілка (латунь) SpiroCross - розподільник термогидравлический

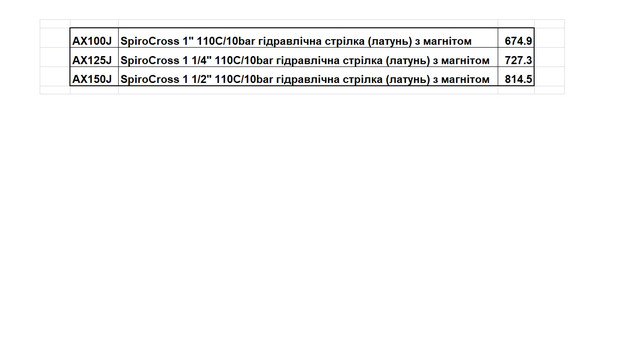

Ціна в Євро з ПДВ (наявність та ціну грн уточнюйте):
ПРИНЦИП ДІЇ ГІДРАВЛІЧНОЇ СТРІЛКИ SPIROVENT SPIROCROSS
Для опалювальних і охолоджувальних систем з великою кількістю компонентів потрібне збалансоване гідравлічне рівновагу. Цьому сприяє ефективне видалення повітряних бульбашок і частинок шламу в великій кількості для безперебійного функціонування всієї системи. Як правило, для цього потрібні 3 різних компонента. Апарат SpiroCross навпаки об'єднує ці 3 функції в одному компактному конструктивному елементі. Ви економите не тільки на монтажі та при придбанні обладнання, а також у витратах на технічне обслуговування.
Унікальна трубка Spiro забезпечує хороший розподіл рідини за допомогою компактної конструкції апарату Spirocross. Так як спускний кран знаходиться зі сторони, то сепаратор може монтуватися дуже близько до підлоги.
1 + 1 + 1 = 1 ?
Таким чином:
1 гідравлічна стрілка + 1 сепаратор повітря + 1 сепаратор шлам + 1 x SpiroCross
4 + 2 + 2 = 4 ?
Таким чином:
4 під'єднання для гідравлічної стрілки + 2 під'єднання для сепаратора повітря + 2 під'єднання для сепаратора шламу + 4 під'єднання для апарату SpiroCross
Отже:
• 1 прилад замість 3
• 4 під'єднання замість 8
В результаті відбувається зниження вартості монтажу і на придбання обладнання, а також зменшуються витрати з технічного обслуговування.
ПЕРЕВАГИ
- 3 функції в одному апараті
- Швидкий монтаж
- Оптимальне гідравлічне рівновага системи
- Безперервне оптимальне видалення повітря
- Безперервне оптимальне видалення шламу
- Трубка Spiro відповідає за оптимальний розподіл рідини
- Оптимальна констукция
- Мала монтажна висота
- Легкодоступний зливний кран
- Видалення шламу без зупинки системи
ЯК ЦЕ ПРАЦЮЄ
Гідравлічна стрілка передбачається в системі для видалення відмінностей основного потоку між першим контуром (Пропозиція/Qp) і другим (Попит/Qs). В системі з вбудованою гідравлічною стрілкою стають можливими 3 різні ситуації. T3 при цьому є регулюючою величиною.
Ситуація 1
Qp=Qs T1= T2 T3= T4
Попит і пропозиція є рівними за величиною. Даний випадок можна назвати ідеальним, який робить гідравлічну стрілку зайвою, але таке трапляється вкрай рідко.
Ситуація 2
Qp T3 T2= T4 Попит перевищує пропозицію. Тому падає Δt між T3 і T4. Частина зворотної води направляється подання до тих пір, поки в приміщеннях не буде досягнута бажана температура. Потужність котла/чиллера повинна таким чином підвищуватися, поки не досягне межі.
Ситуація 3
Qp >Qs T1=T2 T3 >T4
Пропозиція перевищує попит. Δt між T1 і T2 зменшується. Частина основної води відводиться прямо в зворотну лінію. З-за цього падає продуктивність установки.
Сепаратор повітря
Завдяки унікальній трубці Spiro частина рідини в системі приводиться в стан спокою. Завдяки цьому навіть мікроскопічні бульбашки знаходиться в системі повітря можуть спливти вгору. Зібраний повітря видавлюється через автоматичний вентиль. Тривалий видалення повітря з системи має багато переваг: відсутність зайвих шумів, покращений перенесення тепла і зменшене утворення шламу в системі і меншу кількість перешкод, обумовлений експлуатаційними вимогами.
При всьому цьому збільшується термін служби системи в цілому.
Сепаратор шлама
Благодаря уникальной трубке Spiro часть жидкости в системе приводится в состояние покоя. Имеющиеся частицы шлама (≥5
µm) благодаря этому могут упасть вниз. Скапливающий шлам в низу сепаратора периодически требуется сливать. Удаление шлама возможно во время работы системы. Таким образом, система освобождается от частиц шлама, который постоянно образуется в системе. Если система остается без шлама, то увеличивается ее производительность, а число неполадок минимизируется. Разумеется, это так же увеличивает срок службы системы в целом.
Основні атрибути | |
---|---|
Виробник | Spirotech |
Країна виробник | Нідерланди |
Користувальницькі характеристики | |
Можливість монтажу | горизонтальний, вертикальний |
Робочий тиск | 10 бар |
Робоча температура | 110°С |
Матеріал корпусу | латунь |
Різьбове з'єднання | внутрішня різьба 1", 1 1/4 "1 1/2" |
- Ціна: від 29 018 ₴
