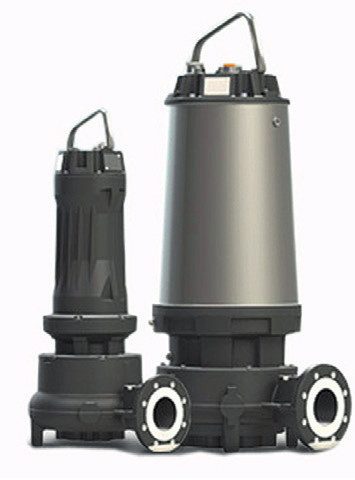

Фекальні насоси UNIQA ZUG, Zenit (Італія)

ВИСОКОПРОЇЗИВАЛЬНІ ПОГЛЯДНІ НАСОСИ З РОБОЧИМ КОЛЕСОМ ТИПА (VORTEX) І ВІДКРИТИМ ОДНОКОНАЛЬНИМ РОБОЧИМ КОЛЕСОМ  UNIQA ZUG, Сімейство Uniqa (ZU)

Ціна за запитом (наговоріт уточнюйте).

Застосування

Для експлуатації в цивільних і промислових очисних спорудах, для підіймання та перекачування стічних вод, атмосферних опадів, що містять тверді тіла, циркуляції необробленого або активного шламу та біологічних рідин.

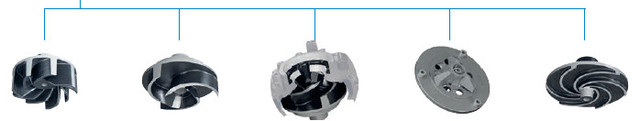

ZUG V                        ZUG OC                             ZUG CP                         ZUG GR                        ZUG HP
Гідравлічна        Канальна                         З подрібнювачем         З подрібнювачем         Гідравлічна частина
частина vortex               гідравлічна частина      «CHOPPER»                 «GRINDER»                  з високим напором

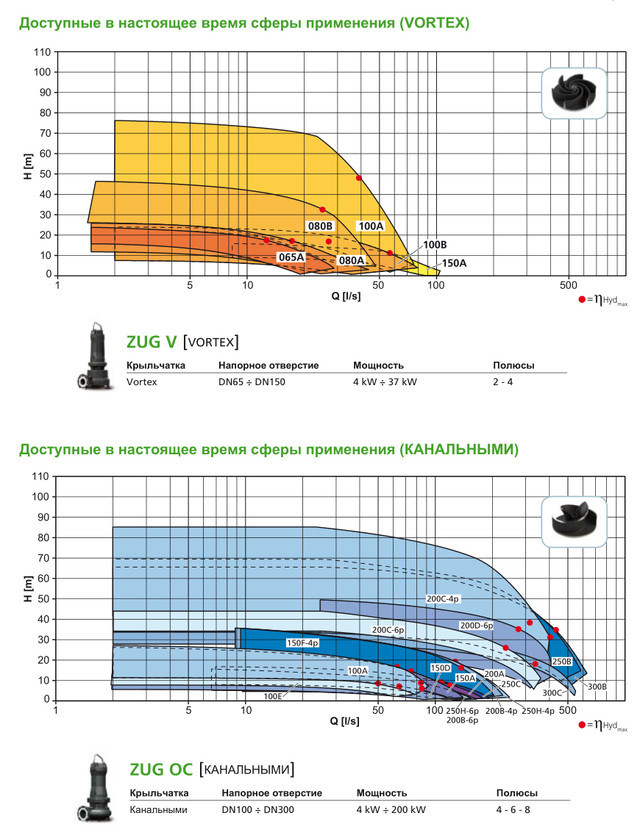

ZUG V

Характеристики модельного ряду:
Потужність — 3-37 кВт
 Полюси — 2/4
Напірний патрубок — DN 65-150
Вільний прохід — макс 150
Макс. Виробляє-ть - 108 л/с
 Макс.напор — 76 м

Гідравлічна частина:
• Крильчатка VORTEX
•  Вільний інтегральний прохід

Застосування:
• Рідини, що містять тверді зважені тіла.
• каналізаційні системи, дренаж і ванни для збирання води.

ZUG OC, CP

Характеристики модельного ряду:
Потужність — 3-355 кВт
Полюсы - 2/4/6/8/10/12
Напірний патрубок — DN 50-80-500
Вільний прохід  270х110, 45-150 мм
Макс. Виробляє-ть - 1500 л/с
Макс. напор — 102 м

Гідравлічна частина:
• Канальна крильчатка; крильчатка з подрібнювачем «Сhopper» та покриттям Molib-tech.
• Високі гідравлічні характеристики.

 Застосування:
• Густі, забруднені стоки.
• каналізаційні системи

ZUG GR, HP

Характеристики модельного ряду:
Потужність — 4-9 кВт
Напірний патрубок — DN 50
Вільний прохід   — 7,5 мм
Макс. Виробляє-ть — 6,4-8,2 л/с
Макс. напор — 54-55,5 м

Гідравлічна частина:
• Крильчатка з подрібнювачем «Grinder»; багатоканальна відкрита крильчатка.
•Система різання з обертовим ножем із трьома різальними крайками; високий напір.

Застосування:
• каналізаційні системи; чиста вода, осади, дренаж.

ВИКОРИСТОВуйте ТІЛЬКИ ТО, ЩО ВАМ НАДУ:
менше марних витрат, більше ефективності.
У країнах, що розвиваються, зазвичай, другою позицією в балансах комунальних господарств є енерговитрати на водопостачання. Це завдання стає ще важливіше, якщо подумати, що до 2020 року 50 відсотків населення цих країн буде жити в містах.
Отже, стає очевидним, що споживання енергії, використаної для постачання питною водою, і для оброблення стічних вод, ростиме. Зараз майже 3 відсотків світового споживання електроенергії використовується для перекачування та оброблення води цивільного та промислового призначення. Отже, надзвичайно важливо гарантувати максимальну ефективність водопровідних систем, зводячи нанівець витрати.

CCC: Вартість терміну експлуатації
Вартість терміну експлуатації (ССС) складається з 3 основних позицій: початкові витрати, енергоспоживання, обслуговування. Треба враховувати, що енергоспоживання, поряд із витратами на встановлення, екологію, утилізацію та простою електронасоса або системи, становлять 85 відсотків від загальних витрат. До цього треба додати обслуговування в розмірі 5 відсотків. З цього випливає, що частка початкових витрат у ССС становить лише 10 відсотків.
СС можна уявити собі айсбергом, у якого видно над водою лише 10 відсотків його розмірів, а під водою захована його велика частина, так і витрати на систему виявляють лише початкові інвестиції, пряча «затрати на експлуатацію й обслуговування», що являє собою найбільшу частину, що істотно перевищує витрати на закупку. Отже, висока ефективність двигунів і внутрішніх компонентів заглибного електронасоса можуть забезпечити істотну економію електроенергії, даючи змогу заощадити упродовж двох років додаткові засоби до ціни електронасоса з однаковими гідравлічними характеристиками, але з іншими характеристиками енергетичної ефективності*.
*Регулярна перевірка компонентів системи, операцій і характеристик є вкрай необхідною для
досягнення завдань ефективності.

Рішення UNIQA
З огляду на ці передпосилання Zenit вирішила зорієнтувати свою стратегію на реалізацію такої продукції, яка здатна відповісти на жорсткі критерії ефективності та надійності, щоб максимально знизити зупинки системи та зменшити експлуатаційні витрати.
ЯКІСТЬ БЕЗ КОМПРОМСІВ
Для досягнення рівнів досконалості, певних новими міжнародними стандартами, як-от клас "NEMA", Zenit не стала шукати компромісів, створивши UNIQA — виріб, призначений для гарантії довговічності як у цивільній, так і в промисловій сфері, здатний гарантувати такі характеристики, які відповідають класу ефективності Premium IE3.
Великий вибір двигунів потужністю від 4 до 200 кВт із 2, 4, 6 або 8 полюсами, що працюють на частоті від 50 до 60 Гц, з напірними горловинами від DN65 до DN400, з крильчатками vortex з великим вільним просвітом і каналами, що мають протиблокувальну систему, характеризують серію UNIQA для оптимального застосування в будь-яких робочих умовах.
Великий запас міцності механічних частин забезпечує обладнанню велику довговічність із низькими інтервалами обслуговування і простою і витікальною з цього додатковою економічною вигодою.
Постійні характеристики та безперервні робочі цикли без небажаних і дорогих зупинок системи. Надійність заглибного електронасоса є синонімом справної роботи. Саме тому в UNIQA використовуються інноваційні матеріали, застосовуються сучасні технічні рішення й нова, запатентована система охолодження.

Ефективність, характеристики та надійність
Взаємодія між ефективністю двигуна, гідравлічними характеристиками та надійністю наділяє UNIQA глобальною, особливо високою ефективністю, здатною з часом забезпечити істотне повернення витрачених засобів.

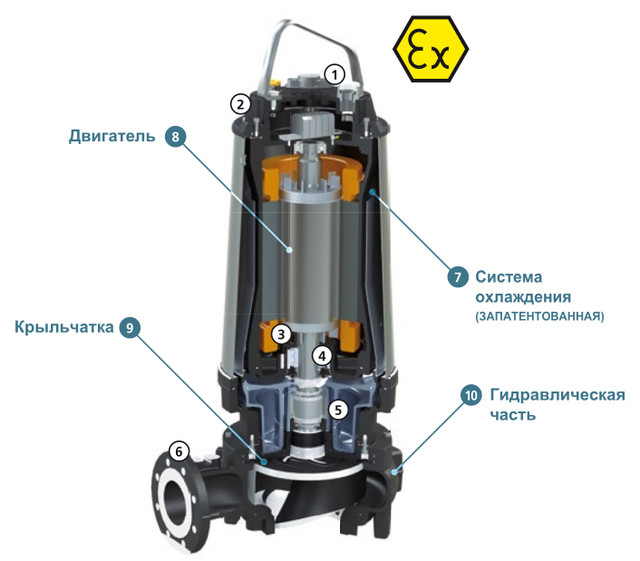

   Кабельна муфта
За замовленням відбувається гумування входу кабелів, що дає змогу запобігти просочуванню води під кришку двигуна, навіть у разі розривання зовнішньої оболонки кабелю.

   Моторний відсік
Можливість встановлення одного або декількох датчиків у моторному відсіку, щоб виявляти наявність води або вологи.

   Подшипники
Підшипники з великим запасом міцності для гарантії 50000 мотогодин.

   Вал двигуна
Вал двигуна зі сталі AISI 431. На замовлення може постачатися вал з NITRONIC 50 — матеріалу з хімічною та механічною міцністю, яка перевищує звичайні марки сталі AISI 316 і AISI 329.

   Механічні ущільнення
Два механічні ущільнення з карбіду кремнію в олійній камері та V-подібне кільце. Олія можна перевіряти та замінювати навіть під час перебування електронососа у вертикальному положенні, використовуючи для цього спеціальні корки на зовнішній стороні опори.

   Фланцові з'єднання
Вони можуть бути різних типів і з різними отворами, наприклад, ANSI, BS.

У серці ефективності
Двигуни UNIQA потужністю від 4 до 200 кВт розроблені для досягнення класу ефективності Premium (IE3). Электронасосы UNIQA можуть працювати в безперервному режимі S1 у воді з температурою до 60 °C, відповідаючи значенням класу "NEMA A". Усі гідравлічні компоненти розроблені для досягнення найкращих характеристик із високою гідравлічною ефективністю й великими вільними просвітами.
Моделі з глибоко посадженою, вихровою крильчаткою досягають високих стандартів енергетичної ефективності, займаючи переважальні позиції, порівнюючи з однаковими конструкціями, що наявні на ринку, даючи змогу використовувати ці електронасоси за наявності сильно забруднених стоків.
У тому, що стосується моделей із канальними крильчатками, які також розроблені з великими вільними просвітами і дуже високої гідравлічної продуктивністю, треба підкреслити наявність захисної системи від засмічення ACS, яка дає змогу розривати та викидати волокна та гарантує сталість характеристик із плином часу, рівномірну роботу и зниження експлуатаційних витрат і витрат на обслуговування. Крім того, система осьового регулювання дає змогу відновити зазор крильчатки та зберегти незмінними характеристики навіть у разі зносу компонентів.
Особлива конструкція задньої частини крильчаток поряд із захищеним розташуванням механічних ущільнень дає змогу усунути можливість засмічення навіть за наявності особливо забруднених рідин і волокнистих домішок.
Система ущільнень гарантує безперервну та рівномірну роботу завдяки використанню двох опалозитних механічних ущільнень, обидва з карбіду кремнію (бічна двигуна та сторона гідравліки), що містяться в камері з екологічною оливою, і зовнішнє V-подібне кільце. Усередині оливної камери можна встановити датчик вологості, який є під'єднаним до аварійному пристрою електричного щита керування, може сигналізувати втрату ефективності першого ущільнення, що дасть змогу втрутитися й захистити двигун.
Для встановлення зовні ємності запатентована система дає змогу підтримувати низьку температуру двигуна завдяки системі внутрішньої циркуляції за замкненим контуром. Використана для охолодження рідина ніколи не контактує зі стоками, , щоб гарантувати довговічність та ефективність.
Обладнання невеликих і середніх розмірів виготовляється як із кулястого чавуну, так і з неіржавкої сталі AISI 316, розширюючи його сферу застосування також і на сильно агресивні рідини.

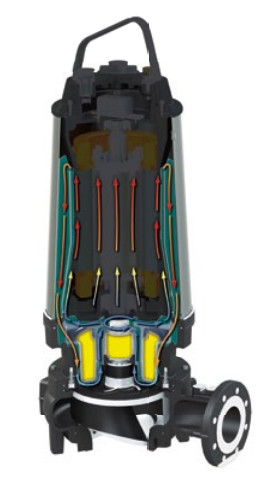

   7 Система охолодження
Охолодження двигуна здійснюється за допомогою внутрішньої  запатентованої системи циркуляції за замкнутим контуром. Отже, рідина, яка використовується в процесі, не змінюється навіть у разі випадковому потрапляння забрудненої рідини в оливну камеру внаслідок зносу першого механічного ущільнення.

   Двигун
Двигун з ефективністю PREMIUM IE3, робота з дотриманням класу NEMA A, ізольований за класом Н. Робота гарантована в режимі S1 навіть у воді за температури 60 °C або більше.

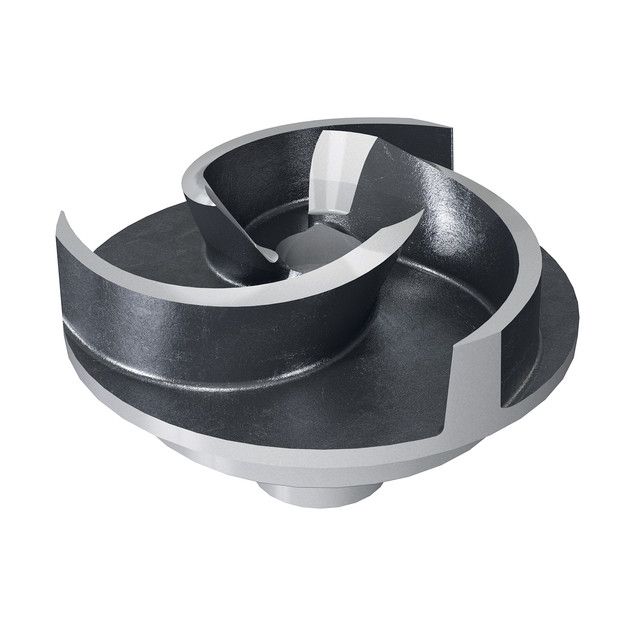

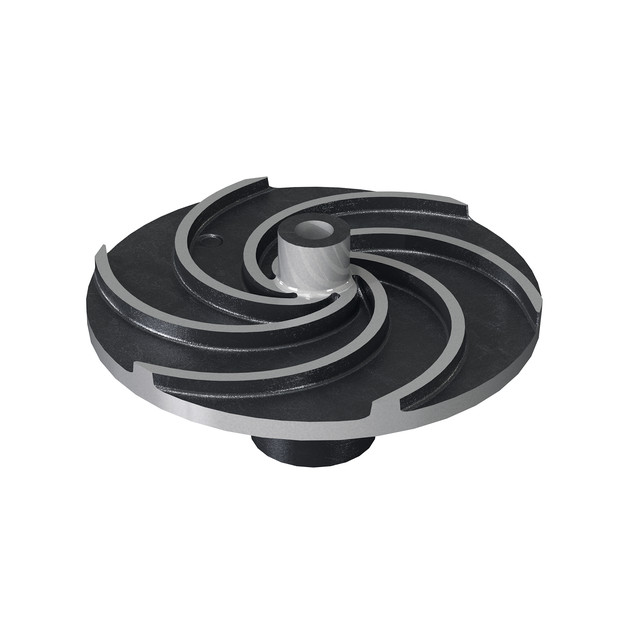

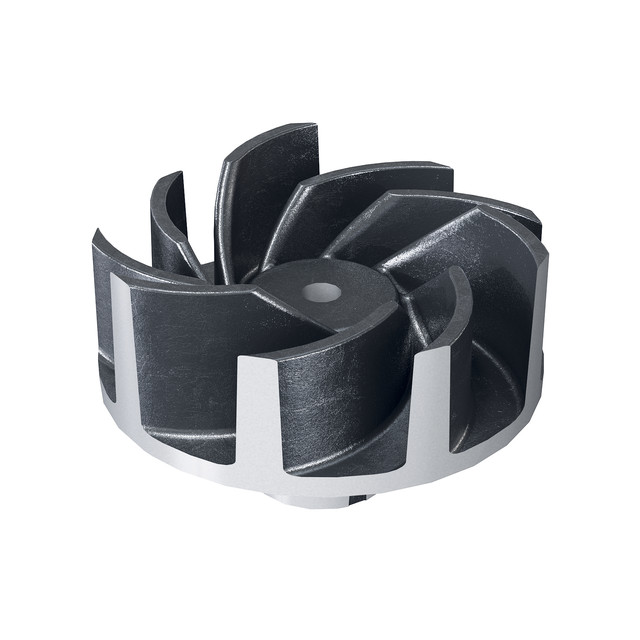

   Крильчатка
Є 2 типи крильчаток із високою гідравлічною продуктивністю: vortex і з каналами.

   Гідравлічна частина
Висока продуктивність, високі характеристики та великі вільні просвіти. Система ACS (Захисна система від засмічення) не допускає блокування крильчатки навіть за наявності сильно забруднених рідин.
