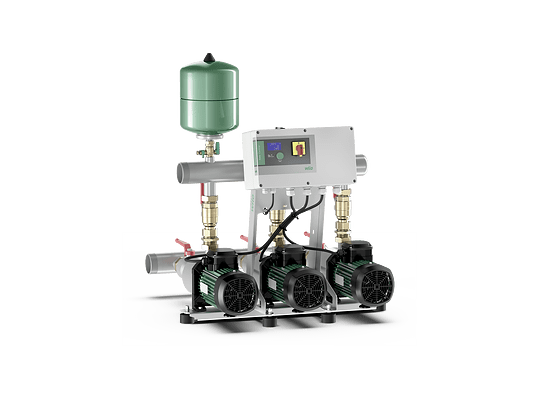

Установка підвищення тиску Wilo-Isar MODH1 , WILO (Німеччина), фото 2

Установка підвищення тиску Wilo-Isar MODH1 , WILO (Німеччина)

від 163 049 ₴

  • В наявності
Установка підвищення тиску Wilo-Isar MODH1 , WILO (Німеччина)
Установка підвищення тиску Wilo-Isar MODH1 , WILO (Німеччина)
В наявності
від 163 049 ₴
+380 (57) 759-03-05
факс
  • +380 (57) 752-52-50
  • +380 (50) 690-72-25
+380 (57) 759-03-05
факс
  • +380 (57) 752-52-50
  • +380 (50) 690-72-25
повернення товару протягом 14 днів за домовленістю

Установка підвищення тиску Wilo-Isar MODH1

Ціна в ЄВРО (наявність і ціну в грн уточнюйте).

ISAR MODH1-2CH1-L-202/EC 3 717,11
ISAR MODH1-2CH1-L-203/EC 3 758,50
ISAR MODH1-2CH1-L-204/EC 3 768,40
ISAR MODH1-2CH1-L-205/EC 3 837,68
ISAR MODH1-2CH1-L-206/EC 3 879,97
ISAR MODH1-2CH1-L-207/EC 4 006,85
ISAR MODH1-2CH1-L-402/EC 3 731,50
ISAR MODH1-2CH1-L-403/EC 3 762,10
ISAR MODH1-2CH1-L-404/EC 3 772,89
ISAR MODH1-2CH1-L-405/EC 3 874,57
ISAR MODH1-2CH1-L-406/EC 3 932,16
ISAR MODH1-2CH1-L-407/EC 4 011,34
ISAR MODH1-2CH1-L-602/EC 3 762,10
ISAR MODH1-2CH1-L-603/EC 3 874,57
ISAR MODH1-2CH1-L-604/EC 3 932,16
ISAR MODH1-2CH1-L-605/EC 4 011,34
ISAR MODH1-2CH1-L-1002/EC 3 954,66
ISAR MODH1-3CH1-L-1003/EC 5 368,25
ISAR MODH1-3CH1-L-1004/EC 5 608,50
ISAR MODH1-2CH1-L-1003/EC 4 010,44
ISAR MODH1-2CH1-L-1004/EC 4 239,90
ISAR MODH1-2CH1-L-1005/EC 4 323,58
ISAR MODH1-3CH1-L-1002/EC 5 175,70
ISAR MODH1-3CH1-L-1005/EC 5 733,58
ISAR MODH1-3CH1-L-202/EC 4 987,64
ISAR MODH1-3CH1-L-203/EC 5 029,03
ISAR MODH1-3CH1-L-204/EC 5 044,32
ISAR MODH1-3CH1-L-205/EC 5 147,80
ISAR MODH1-3CH1-L-206/EC 5 210,79
ISAR MODH1-3CH1-L-207/EC 5 401,55
ISAR MODH1-3CH1-L-402/EC 5 009,23
ISAR MODH1-3CH1-L-403/EC 5 034,43
ISAR MODH1-3CH1-L-404/EC 5 049,72
ISAR MODH1-3CH1-L-405/EC 5 203,59
ISAR MODH1-3CH1-L-406/EC 5 289,97
ISAR MODH1-3CH1-L-407/EC 5 407,85
ISAR MODH1-3CH1-L-602/EC 5 034,43
ISAR MODH1-3CH1-L-603/EC 5 203,59
ISAR MODH1-3CH1-L-604/EC 5 289,97
ISAR MODH1-3CH1-L-605/EC 5 407,85
ISAR MODH1-2CH1-L-1602/EC 4 873,36
ISAR MODH1-2CH1-L-1603/EC 5 311,57
ISAR MODH1-2CH1-L-1604/EC 5 439,34
ISAR MODH1-2CH1-L-1605/EC 5 627,40
ISAR MODH1-3CH1-L-1602/EC 7 381,13
ISAR MODH1-3CH1-L-1603/EC 7 510,70
ISAR MODH1-3CH1-L-1604/EC 7 701,46
ISAR MODH1-3CH1-L-1605/EC 7 984,00



Ефективна компактна установка для застосування з питною водою.

Wilo-Isar MODH1 — це установка підвищення тиску з багатоступеневими горизонтальними насосами з постійним числом обертів. Завдяки компактній конструкції вона потребує мало місця та може застосовуватися для розподілу води й підвищення тиску в малих комерційних будівлях. Модульна конструкція передбачає залежне від потреб оснащення одним, двома або трьома насосами типу Wilo-Medana CH1-L. Компоненти, які контактують з перекачуваним середовищем, також придатні для використання з питною водою. Гнучкі під’єднання, мінімальна площа для розміщення, зручні для обслуговування гідравлічні компоненти та система Easy Controller надзвичайно спрощують монтаж, введення в експлуатацію й технічне обслуговування.



Особливості/переваги

  • Висока експлуатаційна безпека завдяки установці з одним, двома або трьома горизонтальними багатоступеневими насосами CH1-L та гідравлікою з нержавіючої сталі
  • Простий монтаж і технічне обслуговування завдяки спеціальним, гнучко регульованим під’єднанням до загальних систем трубопроводів
  • Просте введення в експлуатацію й експлуатація за допомогою Easy Controller
  • Допуск для питної води (ACS і KTW) для насосів з компонентами з нержавіючої сталі, що контактують з перекачуваним середовищем

Властивості виробів

  1. З розширювальним баком 8 л у стандартній комплектації
  2. Гідравлічні з’єднання з невеликою кількістю компонентів
  3. Регульовані вібропоглинальні опори
  4. Компактна конструкція
  5. Мала відстань між насосами
  6. Комутаційний пристрій Easy Control з дисплеєм
  7. Збірний трубопровід, з можливістю повертання, для під’єднання з обох боків
  8. Висока гідравлічна потужність

Конструкція

Установка підвищення тиску, яка складається з 2 або 3 паралельно під’єднаних, нормальновсмоктуючих відцентрових насосів високого тиску з нержавіючої сталі

Застосування

  • Повністю автоматизована установка водопостачання й підвищення тиску в режимі подачі або з центрального водопроводу, або з резервуара для приватних, комерційних, промислових і комунальних застосувань (наприклад, у житлових, офісних й адміністративних будівлях, готелях, лікарнях, ремісничих і промислових підприємствах, підприємствах водопостачання).
  • Подача питної, технологічної, охолоджувальної або іншої технічної води, яка не містить абразивних та довговолокнистих включень і не спричиняє хімічної чи механічної дії на матеріали, що використовуються

Спорядження/функціонування

  • 2 або 3 насоси CH1-L на встановлення
  • Деталі, які контактують із перекачуваним середовищем, стійкі до корозії
  • Гальванічно оцинкована опорна рама з регульованими за висотою вібропоглинальними опорами для ізоляції від корпусного шуму
  • Запірний клапан на всмоктувальній та напірній стороні кожного насоса
  • Клапан зворотного потоку з напірної сторони
  • Сенсор тиску, в кінці напірної сторони
  • Опціональний манометр, зі всмоктуючої сторони
  • Манометр, в кінці напірної сторони
  • Опціональний захист від нестачі води
  • Система керування EC з корпусом IP54 із синтетичного матеріалу, складається з внутрішнього мережевого блока, мікропроцесора, аналогових і цифрових вхідних і вихідних модулів

Типовий код

Приклад:

Wilo-Isar MODH1-1CH1-L-202/EC

Wilo

Марка

Isar

Багатоступенева установка підвищення тиску

MOD

Комерційна серія

H

Установка підвищення тиску з горизонтальними насосами

1

Рівень виробу (1 = пілотний, 3 = стандарт, 5 = преміум)

1

Кількість насосів

CH1-L

Серія насоса

2

Номінальна подача одинарного насоса [м3/год]

02

Кількість ступенів одинарних насосів

EC

Панель керування (Easy Controller)

Технічні характеристики

  • Під’єднання до мережі 3~400 ± 10 %, 50 Гц; 3~380/440 ± 10 %, 60 Гц, залежно від типу також 1~230 В, 50/60 Гц (інші виконання на запит)
  • Макс. температура середовища 50 °C (70 °C опціонально)
  • Макс. температура навколишнього середовища 40 °C
  • Робочий тиск 10 бар
  • Тиск на вході 6 бар
  • Номінальний внутрішній діаметр під’єднання патрубка кінцевого тиску R 2"/DN 100
  • Номінальний внутрішній діаметр під’єднання впускного патрубка R 2"/DN 100
  • Клас захисту IP54
  • Захисний мережевий запобіжник типу A, AC 3 відповідно до потужності двигуна та приписів EVU
  • Допустимі перекачувані середовища (інші середовища на запит). Допустимими перекачуваними середовищами є звичайна вода, яка не спричиняє хімічної чи механічної дії на матеріали, що використовуються, та не містить абразивних і довговолокнистих включень
  • Охолоджувальна вода
  • Питна та технологічна вода

Матеріали

Одинарний насос:

  • Робочі колеса, камери робочих коліс і корпус насоса з нержавіючої сталі 1.4301/1.4404
  • Вал з нержавіючої сталі 1.4404
  • Ущільнення з EPDM (EP851)/FKM (Viton)
  • Ковзне торцеве ущільнення з карбіду вольфраму/графіту
  • Підшипник з карбіду вольфраму
  • Опора насоса з алюмінію

Конструкція

  • Опорна рама: гальванічно оцинкована, з регульованими за висотою вібропоглинальними опорами для повної ізоляції від корпусного шуму; інші виконання за запитом
  • Система трубопроводів: комплект системи трубопроводів з нержавіючої сталі, для під’єднання труб з усіх матеріалів, поширених в інженерному забезпеченні будівель; розміри системи трубопроводів повинні відповідати загальній гідравлічній потужності установки підвищення тиску
  • Насоси: 2 або 3 паралельно з’єднані насоси типоряду CH1-L 2.., 4.., 6.., 10.., 16..; усі компоненти насоса, що контактують з перекачуваним середовищем, виготовлені з нержавіючої сталі 1.4301/1.4404
  • Арматури: кожен насос зі всмоктувальної та напірної сторони обладнаний запірним клапаном або кільцевими засувками та встановленим з напірної сторони зворотним клапаном
  • Мембранний напірний бак: 8 л/PN 10 із мембраною з бутилового каучуку зі сторони кінцевого тиску, повністю безпечний згідно з нормами безпеки харчових продуктів; для випробувань і перевірок бак оснащено запірним кульовим краном, а також системою зливання й проточною арматурою згідно з DIN 4807
  • Сенсор тиску: від 4 до 20 мА, встановлений в кінці напірної сторони для активації центрального контролера EC
  • Покази тиску: Манометр (ø 63 мм) в кінці напірної сторони; додаткова цифрова індикація кінцевого тиску на літерно-цифровому дисплеї регулятора EC
  • Регулятор: установка серійно комплектується регулятором EC

Стан постачання

  • Змонтована на заводі, перевірена на функціональність та герметичність, готова до під'єднання установка підвищення тиску
  • Паковання
  • Інструкція з монтажу та експлуатації
Характеристики
Основні
ВиробникWilo
Країна виробникНімеччина
Максимальний напір70 м
Клас захистуIP54
Під'єднання до мережі3~400 В ± 10%, 50 Гц; 3~380/440 В ± 10 %, 60 Гц, залежно від типу також 1~230 В, 50/60 Гц (інші виконання на запит)
Макс. температура середовища 50 °C (70 °C опціонально)
Макс. температура навколишнього середовища 40 °C
Робочий тиск 10 бар
Тиск на вході 6 бар
Номінальний внутрішній діаметр під’єднання патрубка кінцевого тиску R 2"/DN 100
Номінальний внутрішній діаметр під’єднання впускного патрубка R 2"/DN 100
