Встановлення підвищення тиску Wilo-Comfort-N-Vario COR-N MVISE/VR-EB, WILO (Німеччина)

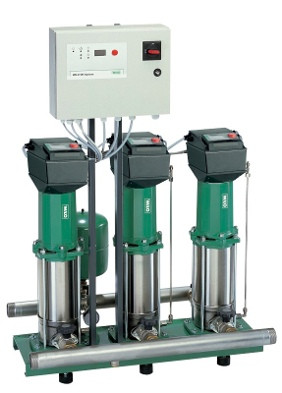

Встановлення підвищення тиску Wilo-Comfort-N-Vario COR-N MVISE/VR-EB

Ціна за запитом (наговоріт уточнюйте).

Встановлення підвищення тиску з 2-4 паралельно до включених, які нормально насичують високонапірними відцентровими насосами з неіржавкої стали з частотнорегульованими моторами з мокрим ротором  Wilo-Comfort-N-Vario COR-N MVISE/VR-EB.

Застосування:

• Повністю автоматичне водопостачання і підвищення тиску в житлових, офісних і адміністративних будівлях, готелях, лікарнях, торгових комплексах і різних промислових об'єктах
• Перекачування питної та господарської води, охолоджувальної води, води для пожежогасіння тощо, яка ні хімічно, ні механічні не руйнує використовувані матеріали та не містить абразивних і довговолокнистих увімкнень

Особливості/перевага продукції:

• Майже безшумно працює система завдяки 2-4 паралельно до включених високонапірних відцентрових насосів із неіржавкої сталі з мокрим ротором, з вбудованими частотними перетворювачами з водяним охолодженням
• Рівень шуму макс. на 20 дБ [A] нижчий, ніж у звичайних систем за однакової гідравлічної потужності
• Діапазон регулювання частоти частотних перетворювачів від 20 до 50 Гц
• Висока експлуатаційна надійність завдяки застосуванню насосів серії MVISE з вбудованою системою визначення сухого ходу й автоматичним вимкненням у разі браку води
• Встановлення, що відповідають вимогам замовника, на замовлення

Технічні дані:

• Під'єднання до мережі 3~400 В, 50 Гц
• Запобіжники A, AC 3 з боку мережі відповідно до потужності мотора та приписів EVU
• Температура перекачуваного середовища макс. 50 °C
• Робочий тиск 16 барів
• Вхідний тиск 6 барів
• Номінальний внутрішній діаметр для під'єднання R/Rp 2 — DN 80
• Клас захисту IP 44

Оснащение/функции:

• 2-4 насоса з моторами з мокрим ротором на встановлення
• Безступеневий режим регулювання завдяки насосам із вбудованим частотним перетворювачем
• Деталі, що контактують із перекачуваною рідиною, стійкі до корозії
• Оцинкована фундаментальна рама з регульованими за висотою віброгасниками для звукоізоляції
• Система трубопроводів із неіржавкої сталі1.4571
• Кульовий запірний кран/кільцевий запірний клапан на кожному насосі, зі всмоктувальної та напірної сторін
• Зворотний клапан із напірного боку
• Мембранний напірний бак 8 л, PN16, з напірного боку
• Датчик тиску з боку трубопроводу
• Манометр (з боку трубопроводу, що підводить) купується опціонально
• Манометр (з боку відвідного трубопроводу)
• Запобіжник, що спрацьовує за браку води, купується опціонально

Опис/конструкція:

Фундаментна рама: оцинкована, з регульованими за висотою віброгасниками для оптимальної звукоізоляції; інші виконання за запитом

Розведення трубопроводів: повне розведення трубопроводів із неіржавкої сталі 1.4571, що застосовується для під'єднання трубопроводів із будь-яких матеріалів, використовуваних у обладнанні для будівель і споруд; Розведення трубопроводів розраховане відповідно до загальної гідравлічної потужності встановлення підвищення тиску.

Насоси: застосовується від 2 до 4 паралельно до включених насосів серії MVISE 2., 4., 8. завдяки адаптованим до двигуна насоса частотним перетворювачам для кожного насоса цієї серії можливий безступеневий режим регулювання; всі частини, що контактують з перекачуваною рідиною, виготовлені з неіржавкої сталі 1.4301 (AISI 304)

Арматура: кожен насос зі всмоктувальної та напірної сторін має кульову запірну арматуру з CuZn з нікелевим покриттям і знайомий технічного контролю DVGW або кільцеві запірні клапани та клапан зворотного перебігу з напірного боку з POM з допуском DVGW у корпусі з CuZn

Мембранний напірний бак: 8 л/PN 16, розташований з боку кінцевого тиску, з мембраною з бутилового каучуку, що відповідає вимогам закону про безпеку харчових продуктів; для огляду та перевірки обладнується запірним кульовим краном із CuZn з нікелевим покриттям, системою спорожнення й арматурою витрати згідно з DIN 4807

Датчик тиску: від 4 до 20 мА, розташований із боку кінцевого тиску для залучення центрального регулятора Comfort-Vario

Індикація тиску: з боку підводного й відвідного трубопроводів через манометр (ø 63 мм); додаткова цифрова індикація кінцевого тиску на буквено-цифровому рідкокристалічному дисплеї регулятора Comfort-Vario

Регулятор: у серійному виконанні установлення обладнується Vario-регулятором VR

Матеріали:

• Робочі колеса неіржавка сталь 1.4301
• Секції з неіржавкої сталі 1.4301
• Корпус насоса з неіржавкої сталі 1.4301
• Вал неіржавка сталь 1.4122
• Ущільнення з EPDM (EP851)
• Кришка корпусу з неіржавкої сталі 1.4301
• Нижня частина корпусу з неіржавкої сталі 1.4301
• Напірний кожух із неіржавкої сталі 1.4301
• Підшипники з графіту, просоченого синтетичною смолою
• Основа насоса EN-GJL-250

Обсяг постачання:

• Монтована на заводі виробники, перевірена на безвідмовність роботи та герметичність, готова до під'єднання встановлення підвищення тиску
• Паковання
• Інструкція з монтажу й експлуатації
