Встановлення підвищення тиску Wilo-Comfort COR-N Helix VE/K/CCE, WILO (Німеччина)

Встановлення підвищення тиску Wilo-Comfort COR-N Helix VE/K/CCE

Ціна за запитом (наговоріт уточнюйте).

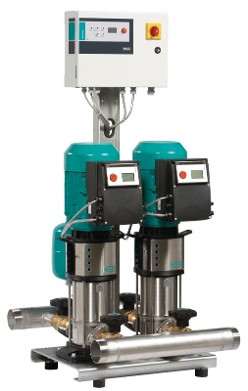

Високоефективна, готова до під'єднання установка для водопостачання (нормовсмоктувальна) з 2-4 паралельно під'єднаними, вертикально розташованими високонапірними відцентровими насосами з неіржавкої сталі у виготовленні із сухим ротором серії Helix VE, де кожен насос обладнаний вбудованим повітроохолодженим частотним перетворювачем, включно з регулятором Vario VR —Wilo-Comfort COR-N Helix VE/K/CCE.

Застосування:

• Повністю автоматичне водопостачання і підвищення тиску в житлових, офісних і адміністративних будівлях, готелях, лікарнях, торгових комплексах і різних промислових об'єктах
• Перекачування питної та технічної води, охолоджувальної води, води для пожежогасіння (за винятком установок пожежогасіння згідно з DIN14462) та інших технічних потреб, яка ні хімічно, ні механічно не руйнує використовувані матеріали та не містить абразивних і довговолокнистих включень

Позначення:

Особливості/перевага продукції:

• Надійність системи завдяки використанню високонапірних відцентрових насосів із неіржавкої сталі серії Helix VE, а також вбудованого повітряного частотного перетворювача
• Високоефективна гідравлічна частина насоса в поєднанні зі стандартними моторами, еквівалентними IE2 (до 7,5 кВт)
• гідравліка всієї системи з поліпшеними показниками щодо втрати тиску

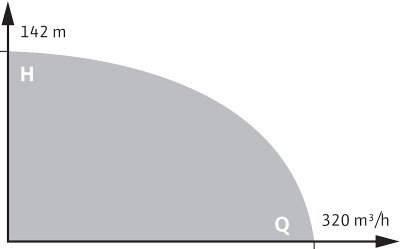

• Спектр гідравлічних характеристик до 320 м3/год і напору 143 м.
• Широкий діапазон регулювання частотного перетворювача від 25 Гц до макс. 60 Гц
• Вбудована система розпізнавання сухого ходу з автоматичним вимкненням у разі припинення подавання води відповідно до потужних характеристик електроніки регулювання мотора
• Найвища якість регулювання та простота обслуговування регулятора VR
• Встановлення, що відповідають вимогам замовника, на замовлення

Технічні характеристики:

• Під'єднання до мережі 3~400 В, 50/60 Гц
• Встановлення відповідає DIN 1988 (EN 806)
• Запобіжники A, AC 3 з боку мережі відповідно до потужності мотора та приписів підприємства енергопостачання
• Система трубопроводів із неіржавкої сталі
• Температура рідини макс, що перекачується. 60 °C
• Робочий тиск 10 барів
• Вхідний тиск 6 барів
• Номінальний діаметр для під'єднання з напірного боку R 21⁄2 — DN 200
• Клас захисту IP 54

Оснащение/функции:

• 2-4 насоса на встановлення серій Helix VE16 — Helix VE52, зі стандартним насосом, еквівалентним EFF1 (до 7,5 кВт), і безступеневим регулюванням за допомогою вбудованого частотного перетворювача для кожного насоса
• Автоматична система керування насосом за допомогою контролера Comfort-Vario VR
• Деталі, що контактують із перекачуються, стійкі до впливу корозії
• Фундаментна рама з оцинкованої сталі з регульованими за висотою вібропоглинальними опорами, що забезпечують ізоляцію корпусного шуму
• Система трубопроводів із неіржавкої сталі1.4571
• Запірний клапан на стороні всмоктування й напірного боку кожного насоса
• Зворотний клапан на напірному боці кожного насоса
• Мембранний напірний бак 8 л PN16, напірний бік
• Датчик тиску, напірний бік
• Манометр (напірний бік)
• Як опція — захист від сухого ходу та манометр (всмоктувальний бік)

Опис/конструкція:

Фундаментна рама: оцинкована сталь, з регульованими за висотою вібропоглинальними опорами, що забезпечують гарну ізоляцію корпусного шуму інші виконання за запитом

Розведення трубопроводів: повна система трубопроводів із неіржавкої сталі 1.4571, що застосовується для під'єднання трубопроводів із будь-яких матеріалів; Розведення трубопроводів розраховане відповідно до загальної гідравлічної потужності встановлення підвищення тиску.

Насоси: застосовуються від 2 до 4 насосів серій Helix VE 16., 22., 36., 52., паралельно під'єднаних. Розміщений на моторі насоса повітроохолоджуваний частотний перетворювач дає змогу безступеневе регулювання всіх насосів цих серій у межах 24 Гц і макс. 60 Гц. Усі деталі, що контактують із перекачуються середовищем, виготовлені для серії Helix V16 з неіржавкої сталі, для серій Helix VE22 до Helix VE52 — з неіржавкої сталі/сірого чавуну з покриттям KTL; Інші виконання за запитом Допуск KTW/WRAS/ACS для всіх деталей, що контактують із перекачуваним середовищем. Додаткову інформацію за насосами см. у каталозі B3 "Високонапірні відцентрові насоси".

Арматура: У серіях Helix VE22, VE36 і VE52 кожен насос із напірної та всмоктувальної сторони обладнаний кульовим запірним краном редуктора з латуні/хромованої латуні зі знаком технічного контролю DVGW або запірним клапаном із чавуну/неіржавкої сталі 316 зі знаком технічного контролю DVGW, а також зворотним клапаном із напірного боку з бронзи/латуні з допуском KTW у чавунному корпусі з епоксидним покриттям. У серії Helix VE16 кожен насос із напірного та всмоктувального боку обладнаний кульовим запірним краном редуктора з латуні/хромованої латуні зі знаком технічного контролю DVGW і зворотним клапаном із напірного боку з матеріалу POM з допуском DVGW/KTW у корпусі з CuZn.

Мембранний напірний бак: 8 л/PN16 розташований із боку кінцевого тиску, з мембраною з бутилового каучуку, з допуском DVGW/KTW, який відповідає вимогам закону про безпеку харчових продуктів для огляду та перевірки, із системою спорожнення й арматурою витрати з допуском DVGW/KTW згідно з DIN 4807.

Датчик тиску: 4 - 20 мА, розташування з боку кінцевого тиску для залучення центрального регулятора Comfort-Vario VR

Індикація тиску: манометр (ø 63 мм) розташований на боці кінцевого тиску; додаткова цифрова індикація кінцевого тиску на буквено-цифровому РК дисплеї регулятора ComfortnVario VR

Прилад керування/регулятор: У серійному виконанні встановлення обладнана регулятором Comfort-Vario VR

Матеріали:

• Робочі колеса, провідні колеса, ступеневий корпус із неіржавкої сталі 1.4307
• Корпус насоса з неіржавкої сталі 1.4301
• Вал із неіржавкої сталі 1.4057
• 1.4404 захисна втулка вала
• Ущільнювальне кільце з EPDM (ущільнення FKM за запитом)

• Робочі колеса, провідні колеса, ступеневий корпус із неіржавкої сталі 1.4307
• Корпус насоса із сірого чавуну EN-GJL 250 з покриттям KTL
• Вал із неіржавкої сталі 1.4057
• 1.4404 захисна втулка вала
• Ущільнювальне кільце з EPDM (ущільнення FKM за запитом)

Обсяг постачання:

• Монтовна на заводі-виробнику, перевірена на безвідмовність роботи та герметичність, готова до під'єднання встановлення підвищення тиску
• Паковання
• Інструкція з монтажу й експлуатації
