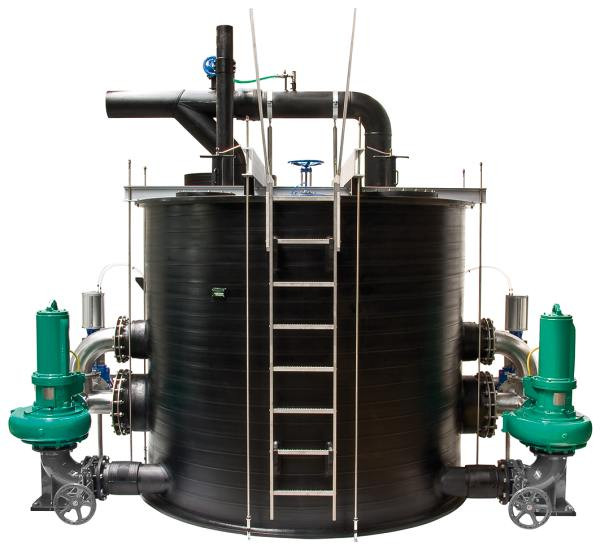

Підйомна установка для відведення стічних вод Wilo-EMUport FTS , WILO (Німеччина)

Підйомна установка для відведення стічних вод з можливістю індивідуального підлаштування для встановлення у будівлях або зовні у шахті Wilo-EMUport FTS

Ціна по запиту (наявність і ціну в грн уточнюйте).

Особливості/переваги

• Максимальна надійність в експлуатації завдяки видалення твердих часток зі стічних вод: великі тверді частки не повинні потрапити до насоса – захист від засмічування
• Економічність завдяки системі модернізації для простого переобладнання старих насосний станцій
• Тривалий термін експлуатації та корозійна стійкість завдяки використанню матеріалу PE-HD (поліетилену високої щільності)
• Можливість гнучкого масштабування відповідно до ваших вимог
• Зручність технічного обслуговування завдяки сухому встановленню та легкому доступу ззовні
• Універсальна можливість монтажу у будівлях або шахтах діаметром від 1500 мм
• Енергоощадність завдяки додатковій можливості отримання насосів із занурним двигуном для відведення стічних вод з двигунами IE3

Конструкція

Підйомна установка для відведення стічних вод з можливістю індивідуального підлаштування для встановлення у будівлях або зовні у шахті.

Застосування

Перекачування необроблених стічних вод, які не можуть бути відведені в каналізацію природним шляхом, а також для водовідведення від об'єктів, які розташовані нижче рівня зворотного підпору (відповідно до DIN EN 12056/DIN 1986-100)

Спорядження/функціонування

• Підйомна установка для відведення стічних вод із системою відділення твердих часток
• 2 резервуари, що запираються окремо, для системи відділення твердих часток
• Два насухо встановлені насоси із занурним двигуном для відведення стічних вод для перемінного режиму роботи
• Насоси з класом захисту IP55 або IP68
• Також з двигунами IE3
• Контроль рівня відповідно до бажання замовника

Типовий код

Технічні характеристики

• Макс. притік: FTS M…: 35 м³/год; FTS F…: 600 м³/год
• Макс. корисна ємність резервуара: FTS M…: 700 л; FTS F…: 12000 л
• Макс. висота подачі: FTS M…: 50 м; FTS F…: 80 м
• Глибина монтажу від низу до притічної труби: 400…2300 мм
• Під’єднання до мережі: 3~400 В 50 Гц

Матеріали

• Збірний резервуар: PE-HD
• Резервуар для відділення твердих часток: PE-HD
• Трубна обв'язка: PE-HD
• Арматура: Сірий чавун
• Насоси: Сірий чавун
• Шахта: PE-HD (в системах FTS MS та FTS FS)

Конструкція

Готова до під’єднання, повністю занурювана підйомна установка для відведення стічних вод з відділенням твердих часток. Цільний газо- та водонепроникний збірний резервуар без конструктивних зварних швів, а також два резервуари, що запираються окремо, для системи відділення твердих часток. Збірний резервуар має закруглену форму, дно резервуара виконано з нахилом. Це запобігає накопиченню та прилипанню твердих часток. Завдяки попередній фільтрації у резервуарах системи відділення твердих часток із середовища відфільтровуються тверді фракції, а до збірного резервуара надходять вже попередньо відфільтровані стічні води. Перекачування здійснюється двома повноцінними насосами для відведення стічних вод у виконаннях IP55 або IP68, які встановлюються у незануреному стані. Насоси виконані як резервна двонасосна установка та працюють у змінному режимі. Керування за рівнем може відбуватися за допомогою поплавкового вимикача або покажчика рівня.

За бажанням систему можна оснастити функцією автоматичного зворотного промивання у збірний резервуар та вбудувати безпосередньо у шахту з PE-HD. Для керування можна обрати відповідний прилад керування типорядів SC-L та CC-L як допоміжне приладдя.

Стан постачання

• Готова до монтажу підйомна установка для відведення стічних вод
• Два насоси для відведення стічних вод
• Запірний елемент для резервуара відділення твердих часток
• Система напірних труб з гладким кінцем труби
• Арматура
