Стандартизована підйомна установка для відведення стічних вод Wilo-EMUport CORE , WILO (Німеччина)

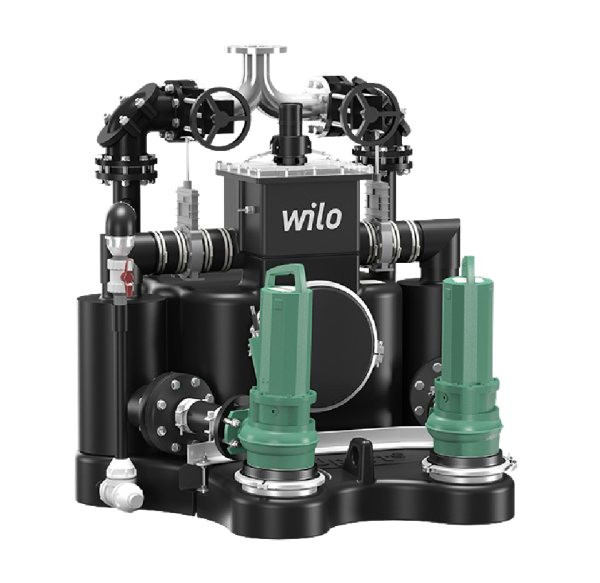

Стандартизована підйомна установка для відведення стічних вод Wilo-EMUport CORE

Ціна по запиту (наявність і ціну в грн уточнюйте).

Відділення та транспортування твердих часток. Акуратно, безпечно та надійно.

Саме в будівлях і об’єктах нерухомості потрапляння великих твердих часток у стічні води може засмітити каналізаційну систему. Наслідок: Порушення роботи та збільшення витрат на обслуговування. Довговічне рішення від компанії Wilo: система відокремлення твердих часток Wilo-EMUport CORE. Система забезпечує найвищу експлуатаційну надійність транспортування без засмічення. Крім того, завдяки сухій установці та легкому доступу ззовні вона відрізняється зручністю при наглядових роботах. Комплектна система разом зі стійкою до корозії шахтою та розподільними пристроями також доступна для великих установок компанії Wilo. Точно для ваших вімомал.

Особливості/переваги

• Максимальна надійність в експлуатації завдяки видалення твердих часток зі стічних вод: великі тверді частки не повинні потрапити до насоса – захист від засмічування
• Економічність завдяки системі модернізації для простого переобладнання старих насосний станцій
• Тривалий термін експлуатації та корозійна стійкість завдяки використанню матеріалу PE-HD (поліетилену високої щільності)
• Зручність технічного обслуговування, також під час експлуатації, завдяки гігієнічній сухій установці, легкому доступу ззовні і окремому пристрою блокування
• Актуальний з огляду на підвищення вмісту твердих часток у стічних водах
• Універсальна можливість монтажу у будівлях або шахтах діаметром від 1500 мм
• Готова до під’єднання установка Plug&Pump з можливістю простого вбудовування
• Енергоощадність завдяки ефективним занурювальним насосам для стічних вод, на вибір з двигунами IE3

Конструкція

Стандартизована підйомна установка для відведення стічних вод з системою відділення твердих часток відповідно до DIN EN 12050-1 для встановлення у будівлях або зовні у шахті.

Застосування

Перекачування необроблених стічних вод, які не можуть бути відведені в каналізацію природним шляхом, а також для водовідведення від об'єктів, які розташовані нижче рівня зворотного підпору (відповідно до DIN EN 12056/DIN 1986-100)

Спорядження/функціонування

• Підйомна установка для відведення стічних вод із системою відділення твердих часток
• 2 резервуари, що запираються окремо, для системи відділення твердих часток
• Два насухо встановлені насоси із занурним двигуном для відведення стічних вод для перемінного режиму роботи
• Насоси з класом захисту IP68 та енергоефективністю двигуна відповідно до IE3
• Керування за рівнем за допомогою покажчика рівня

Типовий код

Технічні характеристики

• Макс. безперервний притік: 20, 45 або 50 м³/год
• Ємність резервуара: 440 л або 1200 л
• Корисна ємність резервуара: 295 л або 900 л
• Макс. висота подачі: 31 м
• Висота притоку: 750 мм
• Впускний патрубок: DN 200
• Напірний патрубок: DN 80 або DN 100
• Під’єднання до мережі: 3~400 В, 50 Гц

Матеріали

• Збірний резервуар: PE
• Резервуар для відділення твердих часток: PE
• Притічна коробка: PUR
• Трубна обв'язка: PE
• Насоси: Сірий чавун
• Засувка: Сірий чавун
• Напірний патрубок:- Варіант A: PE з T-елементом для об'єднання трубопроводів- Варіант B: високоякісна сталь з Y-елементом для об'єднання трубопроводів

Конструкція

Готова до під’єднання, повністю занурювана підйомна установка для відведення стічних вод з відділенням твердих часток. Цільний газо- та водонепроникний збірний резервуар без конструктивних зварних швів, а також два резервуари, що запираються окремо, для системи відділення твердих часток. Збірний резервуар має закруглену форму, дно резервуара виконано з нахилом, найглибша точка знаходиться прямо під насосом. Це запобігає накопиченню та прилипанню твердих часток у критичних місцях. Завдяки попередній фільтрації у резервуарах системи відділення твердих часток із середовища відфільтровуються тверді фракції, а до збірного резервуара надходять вже попередньо відфільтровані стічні води. Перекачування здійснюється двома повноцінними насосами із занурним двигуном для відведення стічних вод, які встановлюються у незануреному стані. Насоси виконані як резервна двонасосна установка та працюють у змінному режимі. Керування за рівнем здійснюється покажчиком рівня 0…2,5 м в.с.

Виконання «В» додатково оснащене функцією автоматичного зворотного промивання у збірний резервуар для підсилення ефекту очищення. Як допоміжне приладдя доступний відповідний прилад керування типоряду SC-L.

Стан постачання

Готова до монтажу підйомна установка для відведення стічних вод у попередньо змонтованому стані з трубним розгалужувачем, датчиком рівня та двома насосами.
