Напірне встановлення Wilo-DrainLift S, WILO (Німеччина)

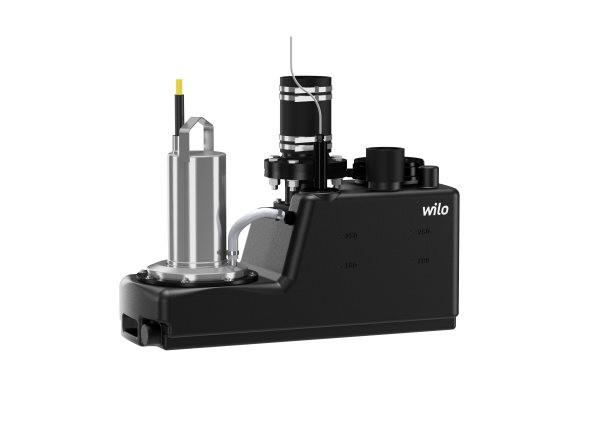

Напірне встановлення Wilo-DrainLift S

Ціна за запитом (наговоріт уточнюйте).

Ваші уподобання

• Найпростіший монтаж також під час встановлення за типом пристінного монтажу завдяки малій вазі, що економить місце компактної конструкції, а також наявності вбудованого зворотного клапана
• Максимальна універсальність під'єднання завдяки довільному вибору під'єднань на обох поздовжніх сторонах і на торцевій стороні
• Двигун із корозійно-стійкої неіржавкої сталі, вбудований захист електродвигуна від перегрівання, що не допускає засмічення вільновихрове робоче колесо та звуковий аварійний сигнал, опціонально з можливістю під'єднання до Wilo-SmartHome для високої надійності експлуатації

Просте встановлення, максимальна надійність експлуатації.

Напірна установка для відведення фекалій Wilo-DrainLift S підходить для інсталяції за типом пристінного монтажу в одно- і двоквартирних будинках.

Завдяки вибору подавання, мінімальним розмірам і невеликій вазі, систему зручно монтувати навіть в обмеженому просторі. Завдяки встановленому додатковому радіопередавачу аварійних сигналів, у разі несправності на смартфон надсилається push-повідомлення. Це означає максимальний контроль і максимальну надійність експлуатації.

Тип

Компактне напірне встановлення для відведення стічних вод у формі однонасосного встановлення

Застосування:

Високоякісна, готова до під'єднання напірна установка для відведення стічних вод через DIN EN 12050-1.

Для перекачування неочищених стічних вод, для яких неможливий відвід у каналізацію способом природного перепаду висот. Wilo-DrainLift S виконує приписи стандарту DIN EN 12050-1, а також DIN EN 12056. Мінімальні розміри в поєднанні з оптимальною монтажною облагородкою забезпечують різні можливості застосування у разі:

• додаткового встановлення душових кабін, туалетів, саун тощо;
• обладнанні туалетів у напівпідвальних приміщеннях;
• розширенні/ремонту квартир та будівель.

Унікальне поєднання різних можливостей монтажу напірних установок для відведення стічних вод в одному виробі, наприклад:

• безпосереднє під'єднання до унітаза;
• відведення стоків з окремого приміщення;
• настінний монтаж/монтаж у стіну.

Можливі такі способи інсталяції:

Як стандартне напірне встановлення для відведення стічних вод із під'єднанням до підвісного або підлогового унітаза або для комплексного відведення стічних вод із приміщення. Завдяки компактним розмірам встановлення є мінімальна потреба у площі.
У поєднанні з настінним монтажем/установкою в стіні використовується як напірний пристрій для відведення стічних вод, під'єднаної в стандартні системи, що монтуються біля стіни, у настінну, а також вертикальну установку.

Вказівка:

Після проведення облицювальних робіт встановлення має вільно влаштовуватися і вийматися. Треба брати до уваги вказівки щодо монтажу та рекомендовані предмети.

Позначення:

Особливості/перевага продукції:

Зручний монтаж завдяки

• Невелика вага
• Великий обсяг постачання
• Додаючи зворотний клапан

Універсальний завдяки

• можливості вільного вибору входу
• монтажу, аналогічному настінному
• вимагає мало місця встановлення (глибина 30 см)

Надійний завдяки

• надійному визначенню рівня за допомогою пневматики

Матеріали:

• Корпус мотора: неіржавка сталь 1.4404 (AISI 316L)
• Корпус гідравлічної системи: синтетичний матеріал PE/PUR
• Робоче колесо: синтетичний матеріал поліуретан
• Резервуар: синтетичний матеріал поліетилен

Технічні характеристики:

• Під'єднання до мережі 1~230 В, 50 Гц або 3~400 В, 50 Гц
• Споживана потужність P₁ залежно від типу від 1,1 до 1,25 кВт
• Довжина кабелю встановлення до приладу керування/штекера 4 м
• Режим роботи S3-15%, 120 сек.
• Макс. температура перекачувального середовища 35 °C, короткочасно 60 °C
• Макс. температура довкілля 40 °C
• Вільний прохід для сферичних частинок 40 мм
• Напірний патрубок DN 80
• Під'єднання до патрубка DN 40/DN 100
• Під'єднання до системи вентиляції DN 70
• Мін. висота подавання (монтажний рівень до середини патрубка, що підводить) 180 мм
• Клас захисту (без приладу керування) IP 67
• загальний об'єм резервуара 45 л

Оснащение/функции:

• Готові до під'єднання
• Термічний контроль мотора
• Регулювання рівня пневматичним датчиком тиску
• Безпотенціальний контакт
• Знімний кабель насоса
• Зворотний клапан
• Ущільнення на вході
• Ножівка для впускного отвору
• Шлангове з'єднання для видалення повітря
• Шлангове з'єднання для ручного мембранного насоса
• Приладдя для кріплення
• Звукоізолювальний матеріал

Опис/конструкція:

Готова до під'єднання й повністю затоплювальна станція для перекачування стічних вод як однонасосний пристрій з газо- і водонепроникним збірним резервуаром із похилим дном для запобігання утворенню відкладень і забезпечення надійності в експлуатації, що підводять патрубками на вибір, системою контролю рівня за допомогою поплавцевого вимикача й однофазним або трифазним електродвигуном із системою контролю температури обмотування електродвигуна.

Попередньо змонтований прилад керування для автоматичного режиму роботи з одним безпотенціальним контактом для узагальненої сигналізації несправності, вбудованої й енергонезалежною аварійною сигналізацією, регульованим часом затримки вимкнення та вмонтованим штекером.

Мотор із неіржавкої сталі: Випробувана сучасна конструкція, композитні матеріали та неіржавка сталь, вмик. вільне робоче колесо з поліпшеним ККД.

Ручка для перенесення й закріплювальна накладка: Просте керування, надійне встановлення та кріплення відповідно до стандартів (для забезпечення напору).

Підводний патрубок DN 40: Для додаткового під'єднання умивальників, ванн тощо. до.

Можливість вільного вибору входу: Завдяки наявності вільного простору з боків і з переднього боку можливо кілька варіантів під'єднання (див. графік). Треба враховувати мінімальну висоту підведення джерел стічних вод.

Монтажні жолобки: Для стандартних систем, що монтуються біля стіни.

Поглинальні смужки або поглинальний матеріал у серійній комплектації: Запобігають передаванню вібрації.

Резервуар: Великий отвір для обслуговування. Резервуар із похилим дном для запобігання утворенню відкладень і забезпечення надійності в експлуатації. Можливість під'єднання вентиляційного трубопроводу DN 70 і ручного мембранного насоса

Обсяг постачання:

• Прилад керування/штекер
• Зворотний клапан
• Ущільнення на вході DN 100
• Ножівка
• Приладдя для кріплення
• Звукоізолювальний матеріал
• Інструкція з монтажу й експлуатації
