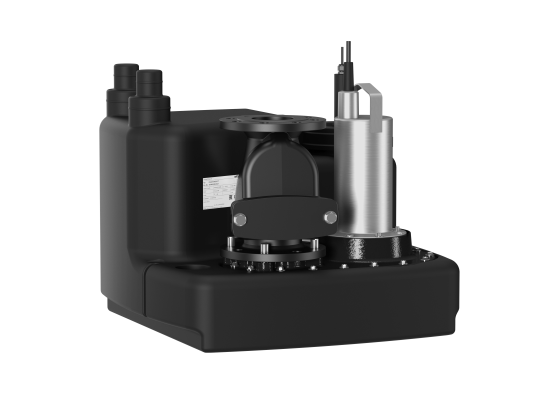

Напірне встановлення для відведення стічних вод Wilo-DrainLift M, WILO (Німеччина)

Напірне встановлення для відведення стічних вод Wilo-DrainLift M

Ціна за запитом (наговоріт уточнюйте).

Ваші уподобання

• Компактне встановлення
• Зручний монтаж унаслідок малої ваги та великого обсягу постачання
• Гнучкість завдяки вільному вибору місця під'єднання приточного трубопроводу
• Надійність експлуатації, завдяки вбудованому тепловому захисту електродвигуна та незалежній від мережі аварійною сигналізацією

Тип

Напірна установка для відведення стічних вод як одно- або двонасосного встановлення

Застосування

Перекачування стічних вод із фекаліями (відповідно до DIN EN 12050-1), які неможливо відвести в каналізаційну систему завдяки природному перепаду висот, і відведення рідин із захистом від зворотного потоку з місць каналізаційного спуску нижче рівня зворотного підпору (відповідно до DIN EN 12056-1).

Розшифрування найменування

​Технічні характеристики:

• Під'єднання до мережі 1~230 В, 50 Гц або 3~400 В, 50 Гц
• Споживана потужність P1 залежно від типу від 1,15 до 1,28 кВт
• Довжина кабелю встановлення до приладу керування/штекера 4 м
• Режим роботи S3 — 15%
• Температура перекачуваного середовища макс. 40 °C, короткочасно 60 °C
• Температура довкілля макс. 40 °C
• Вільний прохід для сферичних частинок 40 мм
• напірний патрубок DN 80
• Під'єднання до патрубка DN 40/DN 100/DN 150
• Під'єднання до системи вентиляції DN 70
• Мін. висота подавання (від основи до середини патрубка, що підводить) 180 мм
• Тип захисту (без приладу керування) IP 67
• Загальний об'єм резервуара 62 л
• Об'єм увімкнення 24 л

Обладнання:

• Готовність до роботи
• Термічний контроль двигуна
• Система регулювання рівня з поплавцевим вимикачем
• Енергонезалежна аварійна сигналізація
• Безпотенціальний контакт
• Знімний кабель насоса
• Зворотний клапан
• Ущільнення на вході
• Ножівка для впускного отвору
• Шлангове з'єднання для видалення повітря
• Шлангове з'єднання для ручного мембранного насоса
• Комплект для під'єднання напірного трубопроводу
• Кріпильний матеріал
• Звукоізоляційний матеріал
• Прилад керування

Опис/конструкція

Готова до під'єднання й повністю затоплювана напірна установка для відведення стічних вод (висота затоплення: 2 м вод. ст., час занурення: 7 днів) з газо- і водонепроникним накопичувальним резервуаром і захистом від сплитіння. Відцентровий насос із вільновисровим робочим колесом.

DrainLift M1/8:

Однонасосна установка з однофазним або трифазним електродвигуном для автоматичного режиму роботи. Прилад керування зі штекером із захисним контактом або CEE, безпотенціальним контактом, вбудованою енергонезалежною аварійною сигналізацією й настроюваним часом затримки вимкнення.

Виготовлення RV зі зворотним клапаном, що входить до комплекту постачання.

DrainLift M2/8:

Двонасосна установка для автоматичного режиму роботи (з автоматичним перемиканням насосів, режимом роботи резервного насоса та режимом вмикання другого насоса під час пікових навантажень). Завдяки вбудованому подвійному зворотному клапану необхідне під'єднання тільки одного напірного трубопроводу. Прилад керування зі штекером із захисним контактом або штекером CEE, безпотенціальним контактом, індикацією періодичності техобслуговування й раннім розпізнаванням помилок, а також вбудованою енергонезалежною сигналізацією й настроюваним часом затримки вимкнення.

Увага: Не допускається затоплення приладу керування, тому його необхідно встановити в захищеному від води місці.

Матеріали

• Корпус електродвигуна: неіржавка сталь 1.4301
• Корпус гідравлічної системи: Сірий чавун EN-GJL-250
• Робоче колесо: синтетичний матеріал поліуретан
• Резервуар: синтетичний матеріал поліетилен

Обсяг постачання:

Готова до під'єднання напірна установка для відведення стічних вод, включно з:

• прилад керування (енергонезалежна аварійна сигналізація)
• Ущільнення на вході DN100 (для Ø труби 110 мм)
• Ножівка Ø124 для патрубка DN100
• Конектор ПВХ Ø 50 мм з хомутами для ущільнення на вході DN50
• Спеціальне манжетне ущільнення для з'єднання впускної труби ручного мембранного насоса DN50
• Манжета для вентиляційного патрубка DN70
• Кріпильний матеріал
• Шумопоглинальні смужки для звукоізоляції корпусу
• Фланцовий перехідник DN80/100 з плоским ущільненням, еластичним конектором, шланговими хомутами та гайками для під'єднання до напірного трубопроводу DN100
• Зворотний клапан для виконання RV
• Інструкція з монтажу й експлуатації
