Багатоступеневий насос 3" Wilo-Sub TWU 3 HS , WILO (Німеччина)

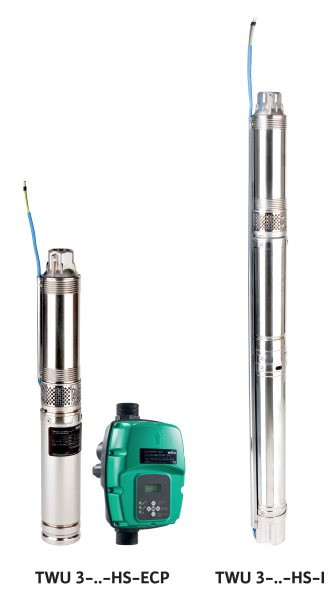

Багатоступеневий насос 3" із занурюваним двигуном з регулюванням за частотою Wilo-Sub TWU 3 HS

Ціна по запиту (наявність і ціну в грн уточнюйте).

Особливості/переваги

• Постійний регульований тиск завдяки зовнішньому вирівнювачу частоти з вбудованим керуванням (TWU 3 HS-ECP)
• Простий монтаж без додаткових датчиків для регулювання тиску, які вимагаються від замовника (TWU 3 HS-ECP)
• Висока гідравлічна потужність завдяки вбудованому вирівнювачеві частоти з фіксованою частотою обертання двигуна 8400 об/хв (TWU 3 HS-I)
• Скорочення витрат на буріння колодязів і монтаж завдяки меншому діаметру та меншому обсягу будівельних робіт
• Розширені функції контролю технічного стану та захисту для абсолютної безпеки експлуатації

Конструкція

Багатоступеневий насос 3" із занурюваним двигуном з регулюванням за частотою, виконання з кожухом, для вертикальної або горизонтальної установки

Застосування

• Для приватного водопостачання зі свердловин, колодязів і цистерн
• Для приватного водопостачання, поливу дощовою водою, зрошення
• Для перекачування води без довговолокнистих та абразивних включень

Спорядження/функціонування

• Багатоступеневий насос із занурювальним двигуном з радіальними робочими колесами
• Вмонтований клапан зворотного потоку
• Включаючи частотний перетворювач (HS-E…: зовнішній, HS-I…: вбудований)
• Термічний захист двигуна, вмонтований у частотному перетворювачі

Типовий код

Технічні характеристики

Насос із занурювальним двигуном:

• Напруга живлення:HS-E…: 1~230 В 50/60 Гц (під’єднання через частотний перетворювач до до мережі перемінного струму)HS-I…: 1~230 В 50/60 Гц (пряме під’єднання до однофазної мережі живлення)
• Режим роботи в зануреному стані: S1
• Температура середовща: 3-35 °C
• Мін. швидкість потоку навколо двигуна: 0,08 м/с
• Макс. вміст піску: 50 г/м³
• Макс. кількість увімкнень: 30 /год
• Макс. глибина занурення: 150 м
• Тип захисту: IP58
• Напірний патрубок: Rp 1/Rp 1¼

Частотний перетворювач для виконання „HS-E…“:

• Під’єднання до мережі: 1~230 В 50/60 Гц
• Вихід: 3~230 В/макс.140 Гц/макс. 2,2 кВт
• Температура середовища: 3-50 °C
• Макс. тиск: 8 бар
• Тип захисту: IPX5
• Під'єднання: G1¼

Матеріали

• Корпус гідравліки: високоякісна сталь 1.4301
• Робоче колесо: полікарбонат
• Вал гідравліки: високоякісна сталь 1.4104
• Корпус двигуна: високоякісна сталь 1.4301
• Вал двигуна: високоякісна сталь 1.4305

Конструкція

Насос із занурювальним двигуном для вертикального або горизонтального монтажу.

Гідравліка

Багатоступеневий насос із занурювальним двигуном з радіальними робочими колесами в секційному виконанні. Вмонтований клапан зворотного потоку. Усі дотичні до перекачуваного середовища частини виконані зі стійких до корозії матеріалів.

Двигун

Стійкий до корозії асинхронний двигун для під’єднання до доданого частотного перетворювача (HS-E…) або для прямого під’єднання до мережі живлення (HS-I…). Маслозаповнений двигун з перемотуваною обмоткою з самозмащувальними підшипниками, розрахований для високого числа обертів до 8400 об/хв.

Частотний перетворювач

Внутрішній або вмонтований в двигун частотний перетворювач для експлуатації насоса з числом обертів до 8400 об/хв, включаючи такі функції:

• плавний пуск
• захист від низької, підвищеної напруги та короткого замикання
• термічний захист від перевантаження двигуна та частотного перетворювача

Виконання „HS-E…“ із зовнішнім частотним перетворювачем пропонує такі додаткові особливості спорядження:

• Функція регулювання „CP“: постійний тиск
• запобігання високим циклам перемикання (синхронізації) завдяки контролю витоків
• захист від сухого ходу з автоматичним скиданням
• зміна напряму обертання
• налаштування на макс. струм та заданий тиск
• індикація тиску на дисплеї
• Налаштування, робочі стани, а також повідомлення про несправність відображаються світлодіодами або через дисплей

Частотний перетворювач повинний завжди монтуватися за межами середовища із захистом від переповнення!

Функція регулювання „CP“: постійний тиск

Завдяки експлуатації з частотним перетворювачем число обертів агрегату автоматично підлаштовується до наявної у цей час потребі води. Таким чином насос із занурювальним двигуном завжди надає постійний тиск.

Охолодження

Охолодження двигуна здійснюється завдяки перекачуваному середовищу. Двигун завжди повинен працювати у зануреному стані. Необхідно зважати на граничні значення макс. температури перекачуваного середовища та мін. швидкості потоку навколо двигуна.

Для вертикального монтажу в залежності від діаметра колодязя слід передбачити використання холодоагенту. Для горизонтального монтажу завжди необхідний охолоджувальний кожух.

Охолодження зовнішнього частотного перетворювача здійснюється завдяки перекачуваному середовищу. Для цього необхідно вмонтувати частотний перетворювач безпосередньо у трубопровід за межами перекачуваного середовища (із захистом від переповнення).

Стан постачання

• Зібрані гідравліка + двигун
• Частотний перетворювач
• 1,75 м під'єднувального кабелю з допуском для питної води (переріз: 4x1,5 мм²)
• Інструкція з монтажу та експлуатації
