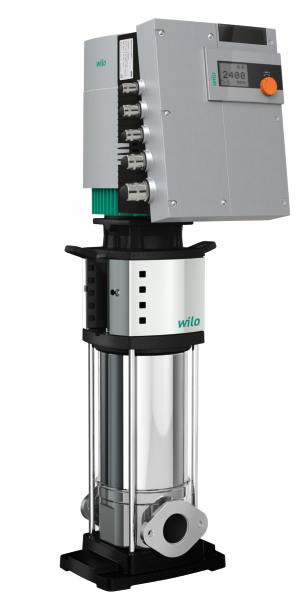

Високоефективний нормальновсмоктуючий центробіжний насос високого тиску Wilo-Helix EXCEL
Ціна по запиту (наявність і ціну в грн уточнюйте).
Особливості/переваги
- Високоефективний EC-двигун із класом енергоефективності IE5 відповідно до IEC 60034-30-2
- Вбудований блок електронного регулювання завдяки High Efficiency Drive
- Просте обслуговування завдяки надійній технології зеленої кнопки та чіткому дисплею
- Зручне в експлуатації втулкове ковзне торцеве ущільнення X-Seal та розбірна муфта (від 5,5 кВт) для швидкого та простого технічного обслуговування
- Універсальна інтеграція в систему автоматизації споруди
- Допуск до використання з питною водою для насосів з частинами з високоякісної сталі, що контактують з перекачуваним середовищем (виконання EPDM)
Конструкція
Високоефективний нормальновсмоктуючий центробіжний насос високого тиску, повністю з високоякісної сталі, з EC-двигуном класу енергоефективності IE5 відповідно до IEC 60034-30-2, у вертикальному виконанні, із вбудованим високоефективним приводом High Efficiency Drive та інлайн-під’єднаннями.
Застосування
- Водопостачання та підвищення тиску
- Промислові циркуляційні системи
- технологічної води
- Закриті контури охолодження
- Мийні установки
- Зрошення
Спорядження/функціонування
- Робочі колеса, направляючі колеса та корпус секцій з корозійностійкого матеріалу
Типовий код
Приклад: |
Helix EXCEL 22 02/2 – 1/16/E/KS |
Helix EXCEL |
Вертикальний центробіжний насос високого тиску в інлайн-конструкції (з електронним керуванням) |
22 |
Подавання в м3/год |
02 |
Число робочих коліс |
2 |
Кількість скоригованих робочих коліс |
1 |
Матеріали насоса |
|
1 = корпус насоса 1.4301 (AISI 304)гідравліка 1.4307 (AISI 304L)фундаментна плита з сірого чавуну-250, із катафорезним покриттям;(лише Helix EXCEL 16… і нижче) |
|
2 = корпус насоса 1.4404 (AISI 316L)гідравліка 1.4404 (AISI 316L)фундаментна плита з сірого чавуну-250, із катафорезним покриттям |
|
3 = корпус насоса з сірого чавуну-250 (катафорезне покриття) гідравліка 1.4307 (AISI 304L);(лише Helix 22… і більше) |
16 |
Макс. робочий тиск в бар |
|
16 = 16 бар (фланець PN 16) |
|
25 = 25 бар (фланець PN 25) |
E |
Тип ущільнення E = EPDMV = FKM |
K |
Втулкове ковзне торцеве ущільнення |
S |
Захисний кожух муфти розташовується на одній гілці зі всмоктувальними та напірними патрубками насоса. |
Технічні характеристики
- Електричне під’єднання:
- 3~ 50 Гц: 400 В +/- 10 %
- 3~ 60 Гц: 380 В +/-10 %
- 3~ 60 Гц: 480 У +/-10 %
- Температура середовища:
- Helix EXCEL 2 – 16 (EPDM): Від -30 °C до +120 °C
- Helix EXCEL 2 – 16 для агресивних середовищ (FKM): Від -15 °C до +90 °C
- Helix EXCEL 22 – 36 (EPDM): Від –20 °C до +120 °C
- Helix EXCEL 22 – 36 для агресивних середовищ (FKM): Від -15 °C до +90 °C (від -30 °C до +120 °C з ущільненням EPDM за запитом)
- Макс. робочий тиск: 16/25 бар
- Тип захисту: IP55
- Макс. температура навколишнього середовища: Від -15 °C до +50 °C (інші температурні діапазони за запитом)
- Доступні виконання:
- Helix EXCEL 2 – 16: PN 16 з овальними фланцями, PN 25 з круглими фланцями згідно з ISO 2531 та ISO 7005
- Helix EXCEL 22 – 36: PN 16 і PN 25 з круглими фланцями за ISO 2531 і ISO 7005
Матеріали
Helix EXCEL 2, 4, 6, 10, 16:
Стандартне виконання
- Робочі колеса, корпус секцій та направляючі колеса з високоякісної сталі 1.4307 (AISI 304L)
- Корпус насоса з високоякісної сталі 1.4301 (AISI 304)
- Фундаментна плита й ліхтар із сірого чавуну EN-GJL-250 (з KTL-покриттям)
- Вал з високоякісної сталі 1.4301 (AISI 304) або 1.4462 (AISI 318LN) (залежно від виконання)
- Втулка під ковзаючим торцевим ущільненням 1.4404 (AISI 316L)
- Кільцеве ущільнення з EPDM (ущільнення з FKM на запит)
- Труба-оболонка з високоякісної сталі 1.4301 (AISI 304)
Для агресивних середовищ
- Робочі колеса, корпус секцій та направляюче колесо з високоякісної сталі 1.4404 (AISI 316L)
- Корпус насоса з високоякісної сталі 1.4404 (AISI 316L)
- Вал з високоякісної сталі 1.4404 (AISI 316L) або 1.4462 (AISI 318LN) (залежно від виконання)
- Втулка під ущільненням вала 1.4404 (AISI 316L)
- Кільцеве ущільнення з FKM (ущільнення з EPDM на запит)
- Труба-оболонка з високоякісної сталі 1.4404 (AISI 316L)
Helix EXCEL 22, 36, 52:
Стандартне виконання
- Корпус секцій, робочі колеса, направляюче колесо з високоякісної сталі 1.4307 (AISI 304L)
- Корпус насоса з високоякісної сталі 1.4301 (AISI 304) або з сірого чавуну з катафорезним покриттям EN-GJL-250; вільні фланці з сірого чавуну EN-GJL-250 з катафорезним покриттям для Helix V 22/EN-GJS 400 для Helix EXCEL 36-52.
- Вал з високоякісної сталі 1.4057 (AISI 431)
- Втулка під ковзаючим торцевим ущільненням 1.4404 (AISI 316L)
- Кільцеве ущільнення з FKM (ущільнення з EPDM на запит)
- Труба-оболонка з високоякісної сталі 1.4301 (AISI 304)
Для агресивних середовищ
- Корпус секцій, робочі колеса, направляюче колесо з високоякісної сталі 1.4404 (AISI 316L)
- Корпус насоса з високоякісної сталі 1.4409 (AISI 316L) або з сірого чавуну з катафорезним покриттям EN-GJL-250 для Helix EXCEL 22/EN-GJS-400 для Helix EXCEL 36-52.
- Фундаментна плита з високоякісної сталі 1.4301 (AISI 304)
- Вал з високоякісної сталі 1.4404 (AISI 316L) або 1.4462 (AISI 318LN) (залежно від виконання)
- Втулка під ущільненням вала 1.4404 (AISI 316L)
- Кільцеве ущільнення з FKM (ущільнення з EPDM на запит)
- Труба-оболонка з високоякісної сталі 1.4404 (AISI 316L)
Стан постачання
- Центробіжний насос високого тиску Helix EXCEL
- Інструкція з монтажу та експлуатації
- Helix EXCEL 2 – 16 (виконання PN16 з овальними фланцями): Зустрічні фланці з високоякісної сталі з відповідними болтами, гайками та ущільненнями
Основні | |
---|---|
Виробник | Wilo |
Країна виробник | Німеччина |
Користувальницькі характеристики | |
Діапазон температури перекачуваних середовищ–36 для агресивних середовищ | від -15 до 90 °C (від -30 до 120 °C з ущільненням з EPDM за замовленням) |
Діапазон температури перекачуваних середовищ Helix EXCEL 2-16 | від -30 до 120 °C |
Доступні моделі | Helix EXCEL 2 – 16: PN 16 з овальними фланцями, PN 25 з фланцями круглої форми згідно ISO 2531 та ISO 7005, Helix EXCEL 22 – 36: PN 16 PN 25 з фланцями круглої форми згідно ISO 2531 та ISO 7005 |
Макс. температура навколишнього середовища | +40 °C (більш широкий діапазон температур за замовленням) |
Діапазон температури перекачуваних середовищ– 36 | від -20 до 120 °C |
Клас захисту | IP 55 |
Макс. робочий тиск | 16/25 бар |
Діапазон температури перекачуваних середовищ– 16 | від -15 до 90 °C |
Електропідключення | 3 ~ 400 В/480 В (±10 %), 50/60 Гц, 3 ~ 380 В (±10 %), 60 Гц |
