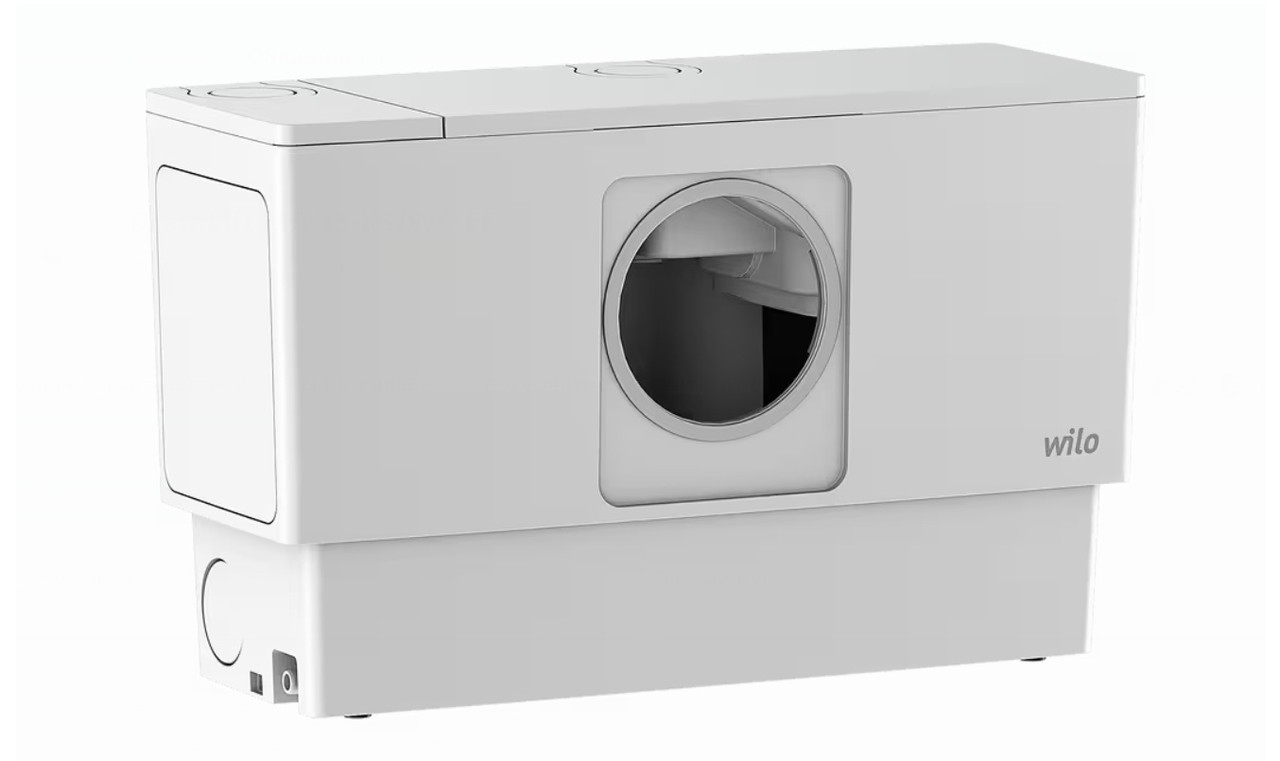

Підйомна установка для відведення стічних вод Wilo DrainLift MINI5-XS/WC-EF, WILO (Німеччина)

Компактна і готова до під’єднання підйомна установка для відведення стічних вод від раковини, душу та ванни.

Ціна в ЄВРО з ПДВ (наявність і ціну в грн уточнюйте).

DrainLift MINI3-XS-EF                        575 євро

Компактний і готовий до під’єднання підйомний пристрій з контактом аварійного сигналу, для дренажу раковини, душу, ванни та туалету.

Перекачуване середовище

Для збирання та перекачування в побутових приміщеннях наведених далі рідин.

• Стічні води з фекаліями.

Вимоги до стічних вод згідно з 12050

Установка водовідведення виконує вимоги згідно з EN 12050-3.

Для установок згідно з 12050-3 потрібно дотримуватися наведених далі умов:

• Усі під’єднані дренажні об’єкти встановлено в одному приміщенні.
• Вище рівня зворотного потоку є додатковий туалет.

Конструкція

Компактний, готовий до під’єднання й повністю занурюваний підйомний пристрій з насосом із занурювальним двигуном. Насос із занурювальним двигуном оснащено лезом, яке обертається. Лезо надійно подрібнює фекалії у стічних водах. Контроль рівня здійснюється за допомогою давача рівня. Система розповітрення вбудована у проміжне дно й оснащена активовано-вугільним фільтром. Підйомний пристрій додатково оснащений звуковою сигналізацією та безпотенційним контактом аварійного сигналу (макс. комутаційна здатність: 42 В=, 500 мА, тип контакту: нормально замкнений контакт (NC)). За підвищеного рівня води в резервуарі звукова сигналізація видає звуковий сигнал тривоги. Через безпотенційний контакт можна, крім того, під'єднати зовнішню аварійну сигналізацію. Кришка резервуара герметично замикає установку.

Пропонуються щонайбільше п’ять під’єднань:

• 1 вхідний отвір 40 мм (DN 40), без зворотного клапана, у виконанні вгору, закритий у заводському налаштуванні.
• 2 вхідні отвори 40/50 мм (DN 40/50), зі зворотним клапаном, у виконанні горизонтально ліворуч і праворуч, відкриті у заводському налаштуванні.
• 1 підключення унітаза 110 мм (DN 110), у виконанні вперед, відкрите у заводському налаштуванні. — За потреби підключення унітаза може бути у виконанні горизонтально ліворуч. Відповідний отвір закритий у заводському налаштуванні.
• 1 напірний патрубок 32/40 мм (DN 32/40), зі зворотним клапаном, у виконанні вгору, відкритий у заводському налаштуванні. — За потреби напірний патрубок може бути у виконанні горизонтально праворуч. Відповідний отвір закритий у заводському налаштуванні.

Комплект постачання

• 1 манжета для HT-труби DN 32/40 (32/40 мм)
• 2 шлангові хомути 32 – 50 мм
• 1 манжета для HT-труби DN 110 (110 мм)
• 1 затискне кільце
• 1 шланговий хомут 110 – 130 мм
• 2 впускні патрубки DN 50 (50 мм)
• 2 манжети для HT-труби DN 40/50 (40/50 мм)
• 2 зворотних клапани
• 4 хомути для кріплення труб 50 – 70 мм
• 2 шлангові хомути 32 – 50 мм
• 2 ущільнюючі набивки
• 6 ущільнювальних кілець
• Кріплення на підлозі (захист від спливання): 2 кутники для кріплення із гвинтами і дюбелями
• Комплект для аварійного зливу (дренажний шланг, шланговий хомут, ущільнююча набивка)
• Комплект для відсмоктування до мінімального рівня
• Комплект для горизонтального напірного патрубка
• Інструкція з монтажу та експлуатації
