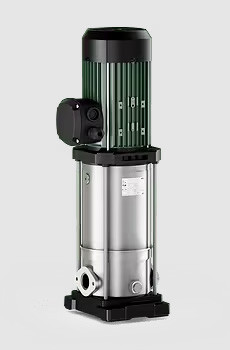

Нормальновсмоктуючий багатоступеневий насос Wilo-Medana CV1-L, WILO (Німеччина)
від 648,62 ₴
- В наявності
Нормальновсмоктуючий багатоступеневий насос Wilo-Medana CV1-L, WILO (Німеччина)
В наявності
від 648,62 ₴
повернення товару протягом 14 днів за домовленістю
Ефективна системна інтеграція для застосування з питною водою.
Нормальновсмоктуючий багатоступеневий насос Wilo-Medana CV1-L задовольняє основні вимоги клієнтів і передбачає високу гідравлічну потужність. Компактна та міцна конструкція зі стійкими до корозії компонентами дає змогу застосовувати його в системах питної води. Насос може використовуватися за температури навколишнього середовища до 50 °; передбачена широка сфера застосування з інтеграцією в установки.
Ціна в євро з ПДВ (наявність та ціну в грн уточнюйте):
| MEDANA CV1-L.1002-1/E/E/10O | 703,68 |
| MEDANA CV1-L.1003-1/E/E/10O | 911,79 |
| MEDANA CV1-L.1004-1/E/E/10O | 1050,85 |
| MEDANA CV1-L.1005-1/E/E/10O | 1108,70 |
| MEDANA CV1-L.1006-1/E/E/16O | 1118,04 |
| MEDANA CV1-L.1007-1/E/E/16O | 1221,63 |
| MEDANA CV1-L.1008-1/E/E/16O | 1458,69 |
| MEDANA CV1-L.1009-1/E/E/16O | 1570,68 |
| MEDANA CV1-L.1010-1/E/E/16O | 1637,87 |
| MEDANA CV1-L.1011-1/E/E/16O | 1663,08 |
| MEDANA CV1-L.1606-1/E/E/16O | 1368,16 |
| MEDANA CV1-L.1607-1/E/E/16O | 1499,74 |
| MEDANA CV1-L.1608-1/E/E/16O | 1633,21 |
| MEDANA CV1-L.202-1/E/A/10O | 648,62 |
| MEDANA CV1-L.203-1/E/A/10O | 672,87 |
| MEDANA CV1-L.204-1/E/A/10O | 695,28 |
| MEDANA CV1-L.205-1/E/A/10O | 719,53 |
| MEDANA CV1-L.206-1/E/A/10O | 741,00 |
| MEDANA CV1-L.206-1/E/E/10O | 719,53 |
| MEDANA CV1-L.207-1/E/A/10O | 792,35 |
| MEDANA CV1-L.207-1/E/E/10O | 769,00 |
| MEDANA CV1-L.208-1/E/A/16O | 821,27 |
| MEDANA CV1-L.208-1/E/E/16O | 853,00 |
| MEDANA CV1-L.209-1/E/A/16O | 907,15 |
| MEDANA CV1-L.209-1/E/E/16O | 880,98 |
| MEDANA CV1-L.210-1/E/A/16O | 927,64 |
| MEDANA CV1-L.210-1/E/E/16O | 899,66 |
| MEDANA CV1-L.211-1/E/A/16O | 1000,47 |
| MEDANA CV1-L.211-1/E/E/16O | 952,86 |
| MEDANA CV1-L.212-1/E/A/16O | 1019,11 |
| MEDANA CV1-L.212-1/E/E/16O | 1003,26 |
| MEDANA CV1-L.213-1/E/E/16O | 1030,32 |
| MEDANA CV1-L.214-1/E/E/16O | 1038,72 |
| MEDANA CV1-L.215-1/E/E/16O | 1057,38 |
| MEDANA CV1-L.216-1/E/E/16O | 1076,98 |
| MEDANA CV1-L.402-1/E/A/10O | 657,95 |
| MEDANA CV1-L.403-1/E/A/10O | 686,89 |
| MEDANA CV1-L.404-1/E/A/10O | 707,41 |
| MEDANA CV1-L.405-1/E/A/10O | 741,00 |
| MEDANA CV1-L.405-1/E/E/10O | 719,53 |
| MEDANA CV1-L.406-1/E/A/10O | 817,54 |
| MEDANA CV1-L.406-1/E/E/10O | 793,27 |
| MEDANA CV1-L.407-1/E/A/10O | 848,34 |
| MEDANA CV1-L.407-1/E/E/10O | 823,14 |
| MEDANA CV1-L.408-1/E/A/16O | 930,47 |
| MEDANA CV1-L.408-1/E/E/16O | 902,46 |
| MEDANA CV1-L.409-1/E/E/16O | 918,32 |
| MEDANA CV1-L.410-1/E/E/16O | 964,06 |
| MEDANA CV1-L.411-1/E/E/16O | 988,33 |
| MEDANA CV1-L.412-1/E/E/16O | 1014,45 |
| MEDANA CV1-L.413-1/E/E/16O | 1034,99 |
| MEDANA CV1-L.414-1/E/E/16O | 1046,18 |
| MEDANA CV1-L.415-1/E/E/16O | 1076,98 |
| MEDANA CV1-L.416-1/E/E/16O | 1103,12 |
| MEDANA CV1-L.602-1/E/A/10O | 696,21 |
| MEDANA CV1-L.603-1/E/A/10O | 759,67 |
| MEDANA CV1-L.603-1/E/E/10O | 740,07 |
| MEDANA CV1-L.604-1/E/A/10O | 783,00 |
| MEDANA CV1-L.604-1/E/E/10O | 759,67 |
| MEDANA CV1-L.605-1/E/A/10O | 881,93 |
| MEDANA CV1-L.605-1/E/E/10O | 855,80 |
| MEDANA CV1-L.606-1/E/E/16O | 959,39 |
| MEDANA CV1-L.607-1/E/E/16O | 1021,94 |
| MEDANA CV1-L.608-1/E/E/16O | 1064,84 |
| MEDANA CV1-L.609-1/E/E/16O | 1166,58 |
| MEDANA CV1-L.610-1/E/E/16O | 1313,09 |
| MEDANA CV1-L.611-1/E/E/16O | 1337,35 |
| MEDANA CV1-L.612-1/E/E/16O | 1388,69 |
| MEDANA CV1-L.613-1/E/E/16O | 1463,35 |
Особливості/переваги
- Завдяки конструкції з нержавіючої сталі придатний для систем питної води та спеціальних варіантів застосування
- Компактна та міцна конструкція насоса, що потребує мало місця
- Придатний для застосування за температури навколишнього середовища до 50 °C і розширеної сфери використання, зокрема для системної інтеграції

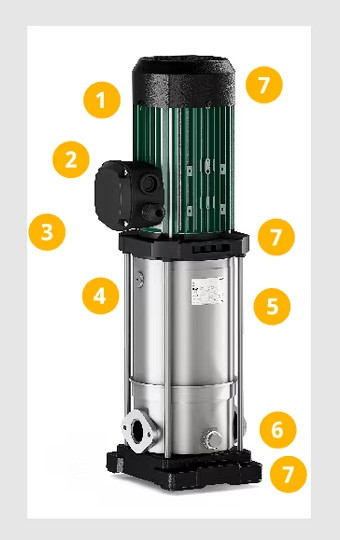

Властивості виробів
- Двигун однофазного або трифазного струму
- Простий доступ до клемної коробки
- Компактна й малогабаритна конструкція
- Хороший доступ до заливних і вентиляційних пробок
- Матеріали, що контактують із середовищем, з нержавіючої сталі
- Хороший доступ до всмоктувальних пробок і пробок для зливання
- Ліхтар з катафорезним покриттям, фундаментна плита й кожух вентилятора
Конструкція
Нормальновсмоктуючий центробіжний насос високого тиску у вертикальному виконанні з інлайн-під’єднаннями.
Застосування
- Водопостачання та підвищення тиску
- Промислові циркуляційні системи
- технологічної води
- Закриті контури охолодження
- Протипожежні установки
- Мийні установки
- Поливання
- Використання дощової води
Спорядження/функціонування
- Насос інлайн-конструкції з наскрізним валом двигуна/насоса
- Гідравліка й корпус насоса зі сталі 1.4301 (AISI 304)
- З’єднання овальним фланцем
- Двигун однофазного або трифазного струму
- Однофазний двигун оснащено конденсатором з вбудованим термічним захистом двигуна (разом з автоматичним повторним увімкненням)
Типовий код
|
Приклад. |
Wilo-Medana CV1-L.602-1/E/A/10O |
|
Medana |
Призначення виробу: поверхневий насос |
|
CV |
Commercial vertical (комерційне застосування, вертикальний) |
|
1 |
Рівень конструктивного ряду (1 = початковий, 3 = стандартний, 5 = преміум) |
|
L |
Довгий вал (із цільним валом електродвигуна й насоса) |
|
6 |
Номінальна подача [м³/год] одинарного насоса |
|
2 |
Число ступенів одинарного насоса |
|
1 |
1 = AISI 304 |
|
|
2 = AISI 316L |
|
E |
E = EPDM, V = прокладка FKM |
|
A |
A = частота 50 Гц/однофазна/230 В |
|
|
В = частота 60 Гц/однофазна/220 В |
|
|
C = частота 60 Гц/однофазна/230 В |
|
|
D = частота 50 Гц/трифазна/400 В |
|
|
Е = частота 50 Гц/трифазна/230 – 400 В |
|
|
F = частота 60 Гц/трифазна/220 – 380 В |
|
|
G = частота 60 Гц/трифазна/265 – 460 В |
|
|
I = частота 60 Гц/трифазна/460 В |
|
10 |
Номінальний тиск (бар) |
|
O |
O = овальні фланцеві з’єднання |
|
F = круглі фланцеві з’єднання DIN |
|
|
P = з’єднання Victaulic |
Технічні характеристики
- Під’єднання до мережі 1~230 В (±10 %), 50 Гц, з вбудованим термічним захистом двигуна
- Під’єднання до мережі до 4 кВт 3~230 В (±10 %), 50 Гц (Δ), 400 В (±10 %), 50 Гц (Y)
- Під’єднання до мережі до 4 кВт 3~265 В (±10 %), 60 Гц (Δ), 460 В (±10 %), 60 Гц (Y)
- Під’єднання до мережі до 4 кВт 3~220 В (±10 %), 60 Гц (Δ), 380 В (±10 %), 60 Гц (Y)
- Під’єднання до мережі до 5,5 кВт 3~400 В (±10 %), 50 Гц (Δ), 690 В (±10 %), 50 Гц (Y)
- Під’єднання до мережі до 5,5 кВт 3~ 460 В (±10 %), 60 Гц (Y)
- Під’єднання до мережі до 5,5 кВт 3~380 В (±10 %), 60 Гц (Δ), 660 В (±10 %), 60 Гц (Y)
- Захист двигуна доступний додатково для двигунів 3~. Ця опція потрібна для застосування із зовнішнім частотним перетворювачем.
- Клас захисту IP55
- Температура середовища від –20 до +120 °C
- Температура навколишнього середовища від –15 до +50 °C (інші діапазони температур за запитом)
- Макс. робочий тиск 10 бар або макс. 16 бар, залежно від типу
- Макс. тиск притоку 6 бар або макс. 10 бар, залежно від типу
- Номінальний діаметр трубних під’єднань G1", G1¼", G1½" або G2", залежно від типу
- Круглий фланець DIN або з’єднання Victaulic доступні за запитом
- Допуск для питної води для насосів з деталями, які контактують з перекачуваним середовищем, з нержавіючої сталі (виконання EPDM)
Матеріали
- Робоче колесо 1.4301 (AISI 304) з високоякісної сталі
- Камери робочих коліс 1.4301 (AISI 304) з високоякісної сталі
- Вал 1.4301 (AISI 304) з нержавіючої сталі
- Корпус насоса 1.4301 (AISI 304) з нержавіючої сталі
- Робочі колеса насоса, камери робочих коліс, вал і корпус насоса 1.4404 (AISI 316L) з нержавіючої сталі за запитом. Корпус насоса зі сталі 1.4404 (AISI 316L) доступний лише з круглим фланцем DIN
- Фундаментна плита насоса EN-GJL-250 (з катафорезним покриттям)
- Ущільнення з EPDM (додатково FKM)
- Ковзне торцеве ущільнення, графіт В / карбід кремнію
- Підшипник з карбіду вольфраму/оксиду алюмінію
Конструкція
Багатоступеневий нормальновсмоктуючий вертикальний центробіжний насос високого тиску інлайн-конструкції.
Обсяг поставки
- Багатоступеневий вертикальний насос Wilo-Medana CV1-L
- Овальні зустрічні фланці з нержавіючої сталі від Rp 1 до Rp 2" з відповідними гвинтами, гайками й ущільненнями
- Інструкція з монтажу та експлуатації
Характеристики
| Основні | |
|---|---|
| Виробник | Wilo |
| Під’єднання до мережі до 4 кВт 3~265 В (±10 %), 60 Гц (Δ), 460 В (±10 %), 60 Гц (Y) | до 4 кВт 3~265 В (±10%), 60 Гц (Δ), 460 В (±10%), 60 Гц (Y) |
| Під’єднання до мережі | до 5,5 кВт 3~380 В (±10%), 60 Гц (Δ), 660 В (±10%), 60 Гц (Y) |
| Захист двигуна доступний додатково для двигунів | 3~. Ця опція потрібна для застосування із зовнішнім частотним перетворювачем. |
| Клас захисту | IP55 |
| Температура середовища | від –20 до +120 °C |
| Температура навколишнього середовища | від –15 до +50 °C (інші діапазони температур за запитом) |
| Макс. робочий тиск | 10 бар або макс. 16 бар, залежно від типу |
| Макс. тиск притоку | 6 бар або макс. 10 бар, залежно від типу |
| Номінальний діаметр трубних під’єднань | G1", G1¼", G1½" або G2", залежно від типу |
| Круглий фланець | DIN або з’єднання Victaulic доступні за запитом |
Специфікації
Інформація для замовлення
- Ціна: від 648,62 ₴
