СПЕЦІАЛІЗОВАНА НАСОСНА КОМПАНІЯ

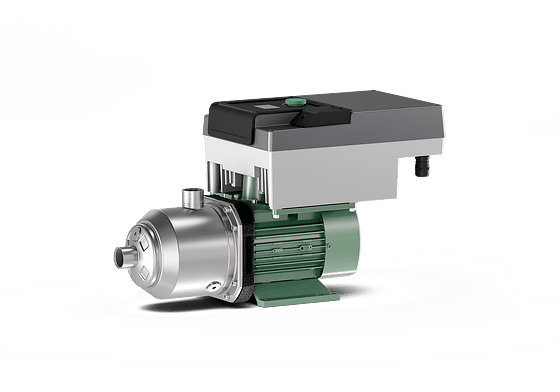

Нормальновсмоктувальний горизонтальний багатоступеневий насос Wilo-Medana CH3-LE, WILO (Німеччина), фото 2

Нормальновсмоктувальний горизонтальний багатоступеневий насос Wilo-Medana CH3-LE, WILO (Німеччина)

від 64 333 ₴

  • В наявності
Нормальновсмоктувальний горизонтальний багатоступеневий насос Wilo-Medana CH3-LE, WILO (Німеччина)
Нормальновсмоктувальний горизонтальний багатоступеневий насос Wilo-Medana CH3-LE, WILO (Німеччина)
В наявності
від 64 333 ₴
+380 (57) 759-03-05
факс
  • +380 (57) 752-52-50
  • +380 (50) 690-72-25
+380 (57) 759-03-05
факс
  • +380 (57) 752-52-50
  • +380 (50) 690-72-25
повернення товару протягом 14 днів за домовленістю

Ефективний, функціональний та надійний горизонтальний багатоступеневий насос

Wilo-Medana CH3-LE — це наступне покоління горизонтальних багатоступеневих насосів, оснащених високоефективним EC-двигуном IE5, новим частотним перетворювачем та перевіреною часом гідравлікою Medana CH1.

Він має широку функціональність завдяки вбудованим режимам регулювання та різним функціям, таким як керування здвоєним насосом та розпізнавання сухого ходу.

Завдяки модулю CIF можливий дистанційний доступ та підключення до мереж і систем, а завдяки інтуїтивно зрозумілій навігації по меню на кольоровому РК-дисплеї 2" та пояснювальному тексту його легко обслуговувати.

Компактна та надійна конструкція дозволяє як використання питної води, так і застосування при температурі навколишнього середовища від –15 до +50 °C. Таким чином, він пропонує дуже широкий спектр застосувань для комерційної сфери.

Ціна в Євро з ПДВ (наявність та ціну в грн уточнюйте):

MEDANA CH3-LE.1002-1/E/3/10T   1 532,37
MEDANA CH3-LE.1002-2/V/3/10T   1 597,16
MEDANA CH3-LE.1004-1/E/3/10T   1 727,63
MEDANA CH3-LE.1004-2/V/3/10T   1 787,92
MEDANA CH3-LE.1005-1/E/3/10T   2 119,05
MEDANA CH3-LE.1005-2/V/3/10T   2 274,71
MEDANA CH3-LE.1603-1/E/3/10T   2 122,65
MEDANA CH3-LE.1603-2/V/3/10T   2 144,24
MEDANA CH3-LE.1604-1/E/3/10T   2 545,56
MEDANA CH3-LE.1604-2/V/3/10T   2 639,14
MEDANA CH3-LE.204-1/E/3/10T   1 465,79
MEDANA CH3-LE.204-2/V/3/10T   1 523,37
MEDANA CH3-LE.205-1/E/3/10T   1 529,67
MEDANA CH3-LE.205-2/V/3/10T   1 580,96
MEDANA CH3-LE.207-1/E/3/10T   1 683,54
MEDANA CH3-LE.207-2/V/3/10T   1 798,72
MEDANA CH3-LE.403-1/E/3/10T   1 505,38
MEDANA CH3-LE.403-2/V/3/10T   1 518,88
MEDANA CH3-LE.404-1/E/3/10T   1 534,17
MEDANA CH3-LE.404-2/V/3/10T   1 617,85
MEDANA CH3-LE.406-1/E/3/10T   1 651,15
MEDANA CH3-LE.406-2/V/3/10T   1 760,02
MEDANA CH3-LE.407-1/E/3/10T   1 731,23
MEDANA CH3-LE.407-2/V/3/10T   1 842,81
MEDANA CH3-LE.602-1/E/3/10T   1 475,69
MEDANA CH3-LE.602-2/V/3/10T   1 525,17
MEDANA CH3-LE.603-1/E/3/10T   1 618,75
MEDANA CH3-LE.603-2/V/3/10T   1 704,24
MEDANA CH3-LE.605-1/E/3/10T   1 930,99
MEDANA CH3-LE.605-2/V/3/10T   1 993,07
MEDANA CH3-LE.1002-1/E/3/10T   1 532,37
MEDANA CH3-LE.1002-2/V/3/10T   1 597,16
MEDANA CH3-LE.1004-1/E/3/10T   1 727,63
MEDANA CH3-LE.1004-2/V/3/10T   1 787,92
MEDANA CH3-LE.1005-1/E/3/10T   2 119,05
MEDANA CH3-LE.1005-2/V/3/10T   2 274,71
MEDANA CH3-LE.1603-1/E/3/10T   2 122,65
MEDANA CH3-LE.1603-2/V/3/10T   2 144,24
MEDANA CH3-LE.1604-1/E/3/10T   2 545,56
MEDANA CH3-LE.1604-2/V/3/10T   2 639,14
MEDANA CH3-LE.204-1/E/3/10T   1 465,79
MEDANA CH3-LE.204-2/V/3/10T   1 523,37
MEDANA CH3-LE.205-1/E/3/10T   1 529,67
MEDANA CH3-LE.205-2/V/3/10T   1 580,96
MEDANA CH3-LE.207-1/E/3/10T   1 683,54
MEDANA CH3-LE.207-2/V/3/10T   1 798,72
MEDANA CH3-LE.403-1/E/3/10T   1 505,38
MEDANA CH3-LE.403-2/V/3/10T   1 518,88
MEDANA CH3-LE.404-1/E/3/10T   1 534,17
MEDANA CH3-LE.404-2/V/3/10T   1 617,85
MEDANA CH3-LE.406-1/E/3/10T   1 651,15
MEDANA CH3-LE.406-2/V/3/10T   1 760,02
MEDANA CH3-LE.407-1/E/3/10T   1 731,23
MEDANA CH3-LE.407-2/V/3/10T   1 842,81
MEDANA CH3-LE.602-1/E/3/10T   1 475,69
MEDANA CH3-LE.602-2/V/3/10T   1 525,17
MEDANA CH3-LE.603-1/E/3/10T   1 618,75
MEDANA CH3-LE.603-2/V/3/10T   1 704,24
MEDANA CH3-LE.605-1/E/3/10T   1 930,99
MEDANA CH3-LE.605-2/V/3/10T   1 993,07



Особливості/переваги

  • Зменшене енергоспоживання завдяки високоефективному EC-двигуну IE5, частотному перетворювачу нового покоління та перевіреній часом гідравліці
  • Вбудовані способи керування (dp-v, dp-c, p-c, n-cont, PID) і різноманітні функції, такі як керування здвоєним насосом та розпізнавання сухого ходу
  • Простий монтаж і введення в експлуатацію завдяки кольоровому РК-дисплею 2", кнопкам керування та пояснювальному тексту
  • Висока прозорість під час роботи насоса завдяки видимості та налаштуванню параметрів у всіх способах керування і функціях
  • Дистанційний доступ і можливість підключення до мережі через модуль CIF
  • Надійна конструкція насоса завдяки матеріалу насоса з нержавіючої сталі
  • Широкий діапазон застосування завдяки температурі навколишнього середовища від –15 до +50 °C

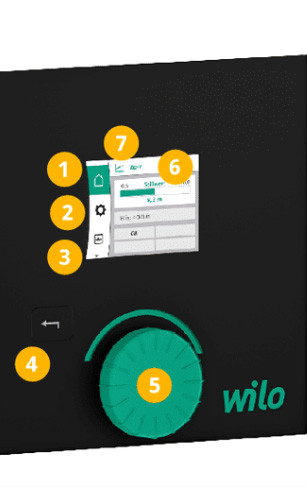

Властивості виробів

  1. Головний екран
  2. Налаштування
  3. Діагностика та виміряні значення
  4. Кнопка «Назад»
  5. Зелена кнопка
  6. Задане значення налаштованого способу керування
  7. Поточний спосіб керування

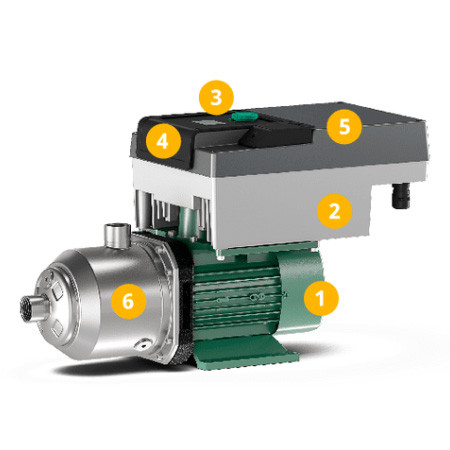

Властивості виробів

  1. Двигун із постійними магнітами IE5
  2. Конвертер із кількома режимами керування
  3. Кольоровий дисплей LCD, 2 дюйми
  4. Кнопки керування
  5. Підключення до мереж і систем за допомогою модуля CIF
  6. Корпус насоса з нержавіючої сталі

Конструкція

Високоефективний, нормальновсмоктуючий відцентровий насос високого тиску в горизонтальному дизайні та з інлайн-з’єднаннями, з EC-двигуном з електронним керуванням, класу енергоефективності IE5 відповідно до IEC 60034-30-2.

Застосування

  • Водопостачання та підвищення тиску
  • Промислові циркуляційні системи
  • технологічної води
  • Закриті контури охолодження
  • Опалення
  • Мийні установки
  • Іригація

Спорядження/функціонування

  • Кольоровий РК-дисплей 2"
  • Технологія зеленої кнопки Wilo з програмною кнопкою з функцією повернення для навігації по меню та ручного налаштування насоса
  • Зелений світлодіод показує стан насосів
  • Блакитний світлодіод показує, що насосом керують ззовні через інтерфейс
  • Робочі колеса, направляючі колеса та корпус секцій з корозійностійкого матеріалу



Режими роботи

  • Тиск постійний p-c
  • Перепад тиску постійний ∆p-c
  • Тиск змінний p-v
  • Перепад тиску змінний ∆p-v
  • Число обертів постійне n-c
  • PID-регулювання



Аналоговий вхід

  • IN (AI 1): Вхід, сигнал давача 4 – 20 мА, 0 – 10 В, 0 – 20 мА або 2 – 10 В
  • IN (AI 2): Вхід, задане значення 0 – 20 мА, 0 – 10 В, 4 – 20 мА або 2 – 10 В



Цифровий вхід IN (DI 1)

  • Ext. Off
  • Нестача води розпізнається за допомогою бінарного входу



Функції

  • Розпізнавання макс. граничного значення тиску
  • Розпізнавання мін. граничного значення тиску
  • Розпізнавання нестачі води за допомогою датчика всмоктування
  • Тестування на нульову витрату (відкритий контур)
  • No-Flow Stop (закритий контур)
  • Система розпізнавання сухого ходу
  • Розрахунок об’ємного потоку датчиком перепаду тиску
  • Пробний пуск
  • Коди помилок та попереджень
  • Захист від перевантаження
  • Гніздо для модулів CIF Wilo PLR, LON, BACnet MS/TP, Modbus RTU, CANopen, Ethernet Multi-protocol (Modbus TCP, BACnet/IP) для під’єднання до системи автоматизації споруди



Керування здвоєним насосом (2 одинарних насоси)

  • Головний/резервний режим роботи
  • Заміна насосів в головному/резервному режимі роботи через 24 години або автоматичне перемикання при несправності
  • Кабельне під’єднання через Wilo Net

Типовий код

Приклад:

Medana CH3-LE.407-1/E/1/10T

Medana

Багатоступеневий відцентровий насос

CH3

C = комерційна серія



H = горизонтальний насос



Рівень конструктивного ряду (1 = пілотний рівень, 3 = стандартний рівень, 5 = преміум рівень)

LE

L = довгий вал



E = електронний блок керування

4

Подача, м3/год

07

Число робочих коліс

1

Матеріал насоса



1 = корпус насоса 1.4301, нержавіюча сталь + гідравліка 1.4307 (AISI 304L)



2 = корпус насоса 1.4409, нержавіюча сталь + гідравліка 1.4404 (AISI 316L)

E

Тип ущільнення



E = EPDM



V = FKM

1

Фази джерела живлення



1 = однофазна



3 = трифазне

10

Макс. робочий тиск в бар

T

Під’єднання



T = різьбові з’єднання

Технічні характеристики

  • Електричне під’єднання:
    • 1~ 220 В – 230 В (± 10 %) 50 Гц/60 Гц; TN, TT, IT
    • 3~ 380 В – 440 В (± 10 %) 50 Гц/60 Гц; TN, TT, IT
  • Температура середовища:
    • Від –20 до +120 °C з ущільненнями EPDM
    • Від –20 до +90 °C з ущільненнями Viton
  • Макс. робочий тиск: 10 бар
  • Макс. тиск притоку: 6 бар
  • Клас захисту: IP55
  • Клас захисту: IP55
  • Номінальний діаметр під’єднання до трубопроводу: від G1" до G2", залежно від температури: +50 °C

Матеріали



  • Робочі колеса, камери робочих коліс і корпус насоса з нержавіючої сталі 1.4301/1.4404
  • Вал з нержавіючої сталі 1.4301 або 1.4404
  • Ущільнення EPDM/FKM (Viton)
  • Ковзне торцеве ущільнення: Виконання EPDM: В-графіт / карбід кремнію, FKM-виконання: В-графіт / карбід кремнію
  • Підшипник з карбіду вольфраму / оксиду алюмінію
  • Опори насоса з алюмінію

Обсяг поставки

  • Багатоступеневий відцентровий насос Medana CH3-LE
  • Інструкція з монтажу та експлуатації
Характеристики
Основні
ВиробникWilo
Клас захисту:IP55
Температура середовища:Від –20 до +120 °C з ущільненнями EPDM Від –20 до +90 °C з ущільненнями Viton
Макс. робочий тиск:10 бар
Макс. тиск притоку:6 бар
Номінальний діаметр під'єднання до трубопроводу:від G1" до G2", залежно від температури: +50 °C
Електричне під’єднання: 1~ 220 В – 230 В (± 10 %) 50 Гц/60 Гц; TN, TT, IT 3~ 380 В – 440 В (± 10 %) 50 Гц/60 Гц; TN, TT, IT
Специфікації
Інформація для замовлення
  • Ціна: від 64 333 ₴
