Гнучкий дренаж у приватних будинках і на ділянках.

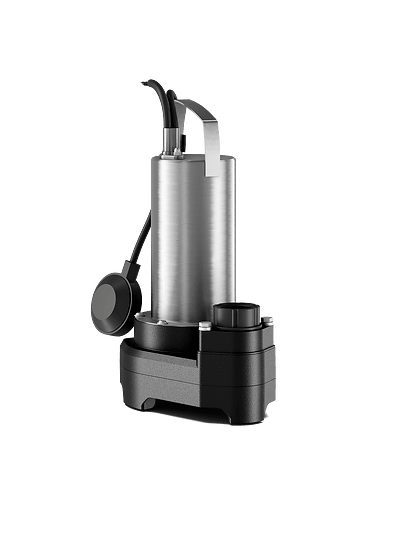

Компактний насос із занурювальним двигуном Wilo-Padus MINI3 ідеальний для зануреної установки в системах дренажу одно- і двоквартирних будинків і земельних ділянок. Він надійно транспортує брудну воду, а також стічні води без фекалій відповідно до DIN EN 12050-2 і може використовуватися стаціонарно в шахті насоса або універсально при мобільному застосуванні. Оптимізована гідравліка, яка складається з композитних матеріалів, дозволяє застосовувати її в різноманітних середовищах. Є два гідравлічних варіанти на вибір: багатоканальний варіант з високим коефіцієнтом корисної дії та варіант Vortex з великим вільним сферичним проходом.
Завдяки його компактності монтаж здійснюється дуже просто і можливий навіть у вузьких дренажних котлованах. Його конструкція дозволяє збільшити інтервали технічного обслуговування. Роботи з технічного обслуговування також можна проводити дуже зручно завдяки прямому доступу до найважливіших компонентів.
Ціна в Євро з ПДВ (наявність та ціну в грн уточнюйте):
Padus MINI3-V04.08/M05-523/A-5M | 390,71 | |
Padus MINI3-M04.10/M05-523/A-5M | 348,85 | |
Padus MINI3-M04.10/M05-523/P-5M | 354,83 | |
Padus MINI3-M04.10/T05-540/O-5M | 423,6 | |
Padus MINI3-M04.12/M06-523/A-5M | 411,64 | |
Padus MINI3-M04.12/M06-523/P-5M | 452,51 | |
Padus MINI3-M04.12/T06-540/O-5M | 383,73 | |
Padus MINI3-M04.14/M08-523/A-5M | 434,57 | |
Padus MINI3-M04.14/M08-523/P-5M | 423,6 | |
Padus MINI3-V04.08/M05-523/P-5M | 381,74 | |
Padus MINI3-V04.08/T05-540/O-5M | 362,8 | |
Padus MINI3-V04.10/M06-523/A-5M | 416,62 | |
Padus MINI3-V04.08/M05-523/P-10M | 401,87 | |
Padus MINI3-V04.10/M06-523/P-5M | 406,66 | |
Padus MINI3-V04.10/T06-540/O-5M | 388,72 | |
Padus MINI3-V04.12/M08-523/A-5M | 439,55 | |
Padus MINI3-V04.12/M08-523/P-5M | 429,58 | |
Padus MINI3-M04.10/M05-523/A-10M | 352,68 | |
Padus MINI3-M04.10/M05-523/P-10M | 360,01 | |
Padus MINI3-M04.10/T05-540/O-10M | 434,32 | |
Padus MINI3-M04.12/M06-523/A-10M | 416,53 | |
Padus MINI3-M04.12/M06-523/P-10M | 414,44 | |
Padus MINI3-M04.12/T06-540/O-10M | 457,34 | |
Padus MINI3-M04.14/M08-523/A-10M | 455,25 | |
Padus MINI3-M04.14/M08-523/P-10M | 444,78 | |
Padus MINI3-V04.08/T05-540/O-10M | 384,08 | |
Padus MINI3-V04.10/M06-523/A-10M | 438,5 | |
Padus MINI3-V04.10/M06-523/P-10M | 428,03 | |
Padus MINI3-V04.10/T06-540/O-10M | 410,24 | |
Padus MINI3-V04.12/M08-523/A-10M | 461,53 | |
Padus MINI3-V04.12/M08-523/P-10M | 450,01 | |
Padus MINI3-V04.08/M05-523/A-10M | 411,3 |
Особливості/переваги
- Оптимізована гідравліка з покращеною потужністю
- Висока експлуатаційна безпека/довготривале застосування внаслідок надзвичайної стійкості до корозії, навіть у незануреному стані двигуна, завдяки корпусу двигуна з нержавіючої сталі та гідравліці з композитних матеріалів
- Простий монтаж навіть у вузьких дренажних котлованах завдяки компактній конструкції, вбудованому конденсатору, малій вазі, а також різьбовому з’єднанню зі зворотним клапаном
- Більш тривалі інтервали технічного обслуговування завдяки камері ущільнень великого обсягу і подвійному ущільненню
- Швидке і зручне технічне обслуговування через прямий доступ до камери ущільнень та корпусу насоса

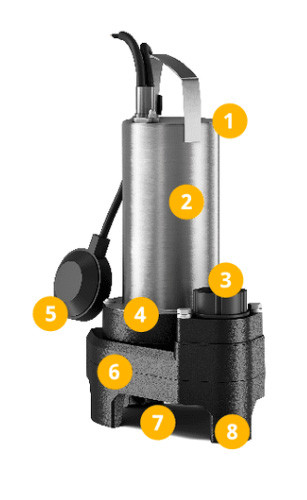

Характеристики виробів, версія Vortex
- Вбудований конденсатор для однофазного насоса
- Корпус двигуна з нержавіючої сталі
- Напірний патрубок G 1½
- Подвійне ущільнення з ковзним торцевим ущільненням і радіальним ущільненням вала
- Поплавковий вимикач
- Робоче колесо Vortex
- Вільний сферичний прохід Ø 30 мм
- Ніжки, вбудовані в корпус насоса

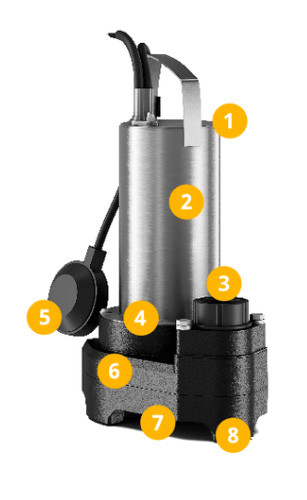

Характеристики виробів у багатоканальній версії
- Вбудований конденсатор для однофазного насоса
- Корпус двигуна з нержавіючої сталі
- Напірний патрубок G 1½
- Подвійне ущільнення з ковзним торцевим ущільненням і радіальним ущільненням вала
- Поплавковий вимикач
- Багатоканальне робоче колесо
- Вільний сферичний прохід Ø 10 мм
- Ніжки, вбудовані в корпус насоса
Конструкція
Занурювальний насос для стаціонарної та пересувної зануреної установки, працює в періодичному режимі роботи.
Рідини
Для перекачування в побутових приміщеннях таких рідин:
- стічні води без фекалій;
- Брудної води (з невеликою кількістю піску та гравію):
Спорядження/функціонування
- Термічний контроль двигуна, з автоматичним перемиканням
- Однофазний двигун змінного струму з вбудованим конденсатором
- Вбудований поплавковий вимикач (виконання A)
Типовий код
Приклад: |
Padus MINI3-M04.10/M05-523/A-10M |
Padus |
Занурювальний насос для брудної води |
MINI3 |
Типоряд |
M |
Тип робочого колеса
|
04 |
Номінальний діаметр напірного патрубка G 1½, внутрішня різьба |
10 |
Макс. висота подачі в м |
M |
Виконання під’єднання до мережі:
|
05 |
Значення/10 = номінальна потужність двигуна P, кВт |
5 |
Частота мережі:
|
23 |
Ключ номінальної напруги |
A |
Електричне додаткове спорядження:
|
10M |
Довжина під’єднувального кабелю |
Технічні характеристики
- Під’єднання до мережі: 1~230 В, 50 Гц або 3~400 В, 50 Гц
- Режим роботи в зануреному стані: S1
- Режим роботи в незануреному стані: S3 20 %
- Клас захисту: IP68
- Клас ізоляції: F
- Температура середовища: 3…40 °C (37…104 °F)
Матеріали
- Корпус гідравліки: PP-GF30
- Робоче колесо: Композитний матеріал (PK-GF30)
- Корпус двигуна: 1.4301 (AISI 304)
- Ущільнення:
- Зі сторони насоса: C/MgSi (BXPFF)
- Зі сторони двигуна: NBR
- Статичне: NBR
- Кінець вала: 1.4301 (AISI 304)
Конструкція
Padus MINI3-V … -P
Насос для відведення брудної води з вільнопротічним робочим колесом і вертикальним різьбовим з’єднанням. Корпус гідравліки і робоче колесо із синтетичного матеріалу. Двигун змінного струму (1~) з поверхневим охолодженням, із вбудованим робочим конденсатором і автоматично керуючим термічним контролем двигуна. Корпус двигуна з нержавіючої сталі. Маслозаповнена камера ущільнень з подвійним ущільненням: зі сторони двигуна встановлено радіальне ущільнення валу, зі сторони насоса — ковзне торцеве ущільнення. Роз’ємний з’єднувальний кабель зі змонтованим штекером (CEE 7/7).
Padus MINI3-V … -A
Насос для відведення брудної води з вільнопротічним робочим колесом і вертикальним різьбовим з’єднанням. Корпус гідравліки і робоче колесо із синтетичного матеріалу. Двигун змінного струму (1~) з поверхневим охолодженням, із вбудованим робочим конденсатором і автоматично керуючим термічним контролем двигуна. Корпус двигуна з нержавіючої сталі. Маслозаповнена камера ущільнень з подвійним ущільненням: зі сторони двигуна встановлено радіальне ущільнення валу, зі сторони насоса — ковзне торцеве ущільнення. Розбірний під'єднувальний кабель із поплавковим вимикачем і змонтованим штекером (CEE 7/7).
Padus MINI3-V … -O
Насос для відведення брудної води з вільнопротічним робочим колесом і вертикальним різьбовим з’єднанням. Корпус гідравліки і робоче колесо із синтетичного матеріалу. Трифазний двигун (3~) з поверхневим охолодженням і автоматично керуючим термічним контролем двигуна. Корпус двигуна з нержавіючої сталі. Маслозаповнена камера ущільнень з подвійним ущільненням: зі сторони двигуна встановлено радіальне ущільнення валу, зі сторони насоса — ковзне торцеве ущільнення. Роз’ємний під’єднувальний кабель із вільним кінцем, для фіксованого під’єднання до систем керування на місці встановлення. Насос без поплавкового вимикача і штекера.
Padus MINI3-M … -P
Насос для відведення брудної води з напіввідкритим багатоканальним робочим колесом і вертикальним різьбовим під’єднанням. Корпус гідравліки і робоче колесо із синтетичного матеріалу. Двигун змінного струму (1~) з поверхневим охолодженням, із вбудованим робочим конденсатором і автоматично керуючим термічним контролем двигуна. Корпус двигуна з нержавіючої сталі. Маслозаповнена камера ущільнень з подвійним ущільненням: зі сторони двигуна встановлено радіальне ущільнення валу, зі сторони насоса — ковзне торцеве ущільнення. Роз’ємний з’єднувальний кабель зі змонтованим штекером (CEE 7/7).
Padus MINI3-M … -A
Насос для відведення брудної води з напіввідкритим багатоканальним робочим колесом і вертикальним різьбовим під’єднанням. Корпус гідравліки і робоче колесо із синтетичного матеріалу. Двигун змінного струму (1~) з поверхневим охолодженням, із вбудованим робочим конденсатором і автоматично керуючим термічним контролем двигуна. Корпус двигуна з нержавіючої сталі. Маслозаповнена камера ущільнень з подвійним ущільненням: зі сторони двигуна встановлено радіальне ущільнення валу, зі сторони насоса — ковзне торцеве ущільнення. Розбірний під'єднувальний кабель із поплавковим вимикачем і змонтованим штекером (CEE 7/7).
Padus MINI3-M … -O
Насос для відведення брудної води з напіввідкритим багатоканальним робочим колесом і вертикальним різьбовим під’єднанням. Корпус гідравліки і робоче колесо із синтетичного матеріалу. Трифазний двигун (3~) з поверхневим охолодженням і автоматично керуючим термічним контролем двигуна. Корпус двигуна з нержавіючої сталі. Маслозаповнена камера ущільнень з подвійним ущільненням: зі сторони двигуна встановлено радіальне ущільнення валу, зі сторони насоса — ковзне торцеве ущільнення. Роз’ємний під’єднувальний кабель із вільним кінцем, для фіксованого під’єднання до систем керування на місці встановлення. Насос без поплавкового вимикача і штекера.
Обсяг поставки
- Насос
- Зворотній клапан, змонтований
- Шлангове з’єднання, у комплекті постачання
- Інструкція з монтажу та експлуатації
Основні | |
---|---|
Виробник | Wilo |
Під'єднання до мережі: | 1~230 В, 50 Гц або 3~400 В, 50 Гц |
Режим роботи у незануреному стані: | S3 20 % |
Клас захисту: | IP68 |
Температура середовища: | 3…40 °C (37…104 °F) |
Клас ізоляції: | F |
Режим роботи в зануреному стані: | S1 |
- Ціна: від 14 917 ₴
