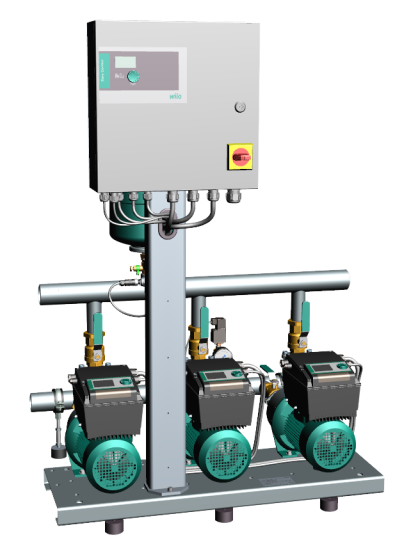

Установка підвищення тиску Wilo-Comfort-Vario COR MHIE.../ECe, WILO (Німеччина)

Установка підвищення тиску Wilo-Comfort-Vario COR MHIE.../ECe

Ціна по запиту (наявність і ціну в грн уточнюйте).

Особливості/переваги

• Компактна система з оптимальним співвідношенням ціни та якості на базі відцентрових насосів високого тиску з високоякісної сталі типоряду MHIE, обладнаних частотними перетворювачами з повітряним охолодженням
• Широкий діапазон регулювання
• Вбудований повний захист двигуна з термодатчиком (PTC)
• Вмонтована система розпізнавання сухого ходу з автоматичним вимкненням у разі нестачі води за допомогою регулювальної електроніки двигуна
• Допуск для використання з питною водою (ACS, KTW, WRAS) для всіх компонентів, які контактують з перекачуваним середовищем (EPDM)

Конструкція

Установка підвищення тиску, яка складається з 2 – 3 паралельно під’єднаних нормальновсмоктуючих відцентрових насосів високого тиску з нержавіючої сталі з вмонтованими частотними перетворювачами

Застосування

• Повністю автоматизована установка водопостачання й підвищення тиску в режимі подачі із центрального водопроводу або накопичувального резервуара для приватних, комерційних, промислових і комунальних застосувань (наприклад, у житлових, офісних й адміністративних будівлях, готелях, лікарнях, ремісничих і промислових підприємствах, підприємствах водопостачання).
• Подача питної та технічної води, охолоджувальної води або іншої технічної води, яка не містить абразивних та довговолокнистих включень і не спричиняє хімічної чи механічної дії на матеріали, що використовуються

Спорядження/функціонування

• 2 – 3 насоси MHIE на встановлення
• Плавне керування роботою завдяки насосам із вмонтованим частотним перетворювачем
• Частини, що контактують з перекачуваним середовищем, стійкі до корозії
• Фундаментна рама цинкована з регульованими по висоті вібропоглинальними опорами для ізоляції корпусного шуму
• Запірна арматура зі всмоктувальної та напірної сторони кожного насоса
• Клапан зворотного потоку з напірної сторони
• Мембранний напірний бак ємністю 8 л, PN 10, з напірної сторони
• Сенсор тиску, в кінці напірної сторони
• Опційно манометр на початку напірної сторони
• Манометр, в кінці напірної сторони
• Опційно захист від сухого ходу
• Керування ECe з металевим корпусом IP54, складається з внутрішнього блока живлення, мікропроцесора, аналогових і цифрових вхідних і вихідних модулів для керування електронними насосами з частотними перетворювачами

Типовий код

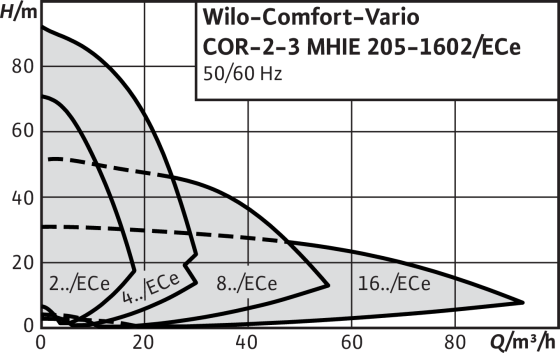

Технічні характеристики

• Під'єднання до мережі 3~400 ± 10 %, 50 Гц; 3~380/440 В ±10 %, 60 Гц, залежно від типу, також 1~230 В, 50/60 Гц (інші виконання на запит)
• Температура середовхи макс. 50 °C (70°C опційно)
• Температура навколишнього середовища макс. 40 °C
• Робочий тиск 10 бар
• Тиск на вході 6 бар
• Номінальні внутрішні діаметри під’єднання в кінці напірної сторони R 2" – DN 100
• Номінальні внутрішні діаметри під’єднання з притічної сторони R 2" – DN 100
• Діапазон числа обертів 1200–3770 об/хв
• Клас захисту IP54
• Зв'язок через ModBus RTU
• Захисний мережевий запобіжник типу A, AC 3 відповідно до потужності двигуна та місцевих вимог
• Допустимі перекачувані середовища (інші середовища на запит). Допустимими перекачуваними середовищами є звичайна вода, яка не спричиняє хімічної чи механічної дії на матеріали, що використовуються, та не містить абразивних і довговолокнистих включень
  • Охолоджувальна вода
  • Питна та технічна вода

Матеріали

Одинарний насос:

• робочі колеса, камери робочих коліс, корпус насоса з нержавіючої сталі 1.4301/1.4404
• Вал з високоякісної сталі 1.4404
• Ущільнення з EPDM (EP851)/FKM (вітону
• Ковзне торцеве ущільнення з карбіду вольфраму/графіту
• Підшипник з карбіду вольфраму
• Опора насоса з алюмінію

Конструкція

• Фундаментна рама: цинкована, з регульованими по висоті вібропоглинальними опорами, для запобігання поширенню корпусного шуму; інші виконання на запит
• Трубна обв'язка: комплексна система трубопроводів з високоякісною сталі, для під'єднання всіх труб із поширених матеріалів; система трубопроводів виконана згідно з гідравлічною потужністю установки підвищення тиску
• Насоси: використовуються 2–3 паралельно під’єднані насоси конструктивних рядів MHIE 2.., 4.., 8.. і 16..; адаптовані до двигуна насоса частотні перетворювачі забезпечують плавний режим регулювання для всіх насосів цих конструктивних рядів; усі компоненти насосів, що контактують із середовищем, виготовлені з нержавіючої сталі 1.4301/1.4404
• Арматури: кожен насос зі всмоктувальної та напірної сторони обладнаний запірною арматурою з позначкою DVGW або кільцевою засувкою та встановленим з напірної сторони клапаном зворотного потоку з допуском DVGW
• Мембранний напірний бак: 8 л/PN 10, встановлений в кінці напірної сторони, мембрану бака виготовлено з бутилового каучуку, що відповідає вимогам закону про безпеку харчових продуктів; для здійснення перевірки й огляду передбачено запірний кульовий кран з отвором для зливу та протічну арматуру згідно з DIN 4807
• Сенсор тиску: від 4 до 20 мА, встановлений в кінці напірної сторони для керування центральним регулятором ECe
• Індикація тиску: за допомогою манометрів (ø 63 мм) на початку та в кінці напірної сторони; додаткове цифрове відображення кінцевого тиску на літерно-цифровому РК-дисплеї регулятора ECe
• Регулятор: установка серійно комплектується регулятором ECe

Стан постачання

• Змонтована на заводі, перевірена на функціональність та герметичність, готова до під'єднання установка підвищення тиску
• Паковання
• Інструкція з монтажу та експлуатації
