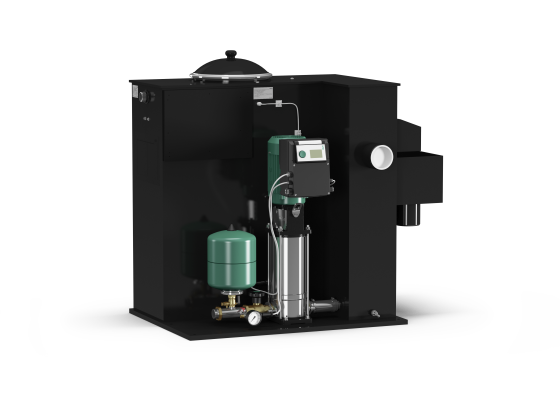

Установка водопостачання з розділенням систем Wilo-Comfort-Vario COR/T-1 Helix VE...-GE , WILO (Німеччина)

Установка водопостачання з розділенням систем і нормальновсмоктуючим центробіжним насосом високого тиску з двигуном з регулюванням числа обертів Wilo-Comfort-Vario COR/T-1 Helix VE...-GE

Ціна по запиту (наявність і ціну в грн уточнюйте).

Особливості/переваги

• Готова до під'єднання компактна установка для застосування у будь-якій сфері, де потрібно розділення систем за допомогою захисного пристрою «Самовилив», тип АВ відповідно до EN 13077
• Надійна установка завдяки застосуванню центробіжних насосів високого тиску з високоякісної сталі конструктивного ряду Helix VE, споряджених повітроохолоджуваними вбудованими частотними перетворювачами
• Висока енергоефективність завдяки оптимальним налаштуванням навантаження, здійснюваним за допомогою змінного регулювання тиску (p-v)
• Незначна вартість життєвого циклу завдяки використанню нового дизайну Helix
• Зручний у використанні дисплей з технологією зеленої кнопки та повнотекстовим меню
• Вставні інтерфейсні модулі для швидкої комунікації з BMS

Конструкція

Установка водопостачання з розділенням систем і нормальновсмоктуючим центробіжним насосом високого тиску з двигуном з регулюванням числа обертів

Застосування

• Автоматична установка водопостачання і підвищення тиску для житлових, офісних, адміністративних будинків, готелів, лікарень, торговельних центрів, а також промислових систем
• Перекачування питної та технічної води, води систем охолодження, пожежогасіння (крім протипожежних установок відповідно до DIN 14462 і з дозволу місцевих офіційних органів протипожежного захисту) та іншої технічної води, яка не містить абразивних та довговолокнистих включень і не спричиняє хімічної чи механічної дії на матеріали, що використовуються

Спорядження/функціонування

• 1 насос конструктивного ряду Helix VE 4 або Helix VE 6 з еквівалентним IE4 стандартним двигуном та плавним регулюванням із вбудованим частотним перетворювачем
• Максимальне число ступенів: 13
• Поліетиленовий приймальний бак, природна вентиляція (150 л), для непрямого під’єднання до мережі питної води загального користування. Розділення систем згідно з DIN EN 1717 за допомогою захисного пристрою «Самовилив», тип АВ відповідно до EN 13077
• Частини, що контактують з перекачуваним середовищем, стійкі до корозії
• Запірна арматура з напірної сторони
• Зворотний клапан, споконвіку сторона
• Приймальний бак, у т.ч. поплавковий клапан та поплавковий вимикач (сигнальний датчик нестачі води)
• Мембранний напірний бак ємністю 8 л, PN 16, з напірної сторони
• Захист від сухого ходу

Типовий код

Технічні характеристики

• Під'єднання до мережі 3~400 В ± 10%, 50 Гц; 3~380/440 В ±10 %, 60 Гц
• Макс. температура середовища: 40 °C
• Температура навколишнього середовища макс. 40 °C
• Робочий тиск 16 бар
• Тиск на вході 6 бар
• Перемикання ступенів тиску 6/10/16 бар
• Номінальні внутрішні діаметри в кінці напірної сторони Rp 1¼"
• Номінальні внутрішні діаметри зі сторони притоку Rp 1¼"
• Номінальне число обертів 1500–3770 об/хв
• Комутаційна здатність P2 макс. при макс. 10 A = 4 кВт
• Допустимі перекачувані середовища (інші середовища на запит):Вказівка щодо перекачуваних середовищ: Допустимими перекачуваними середовищами є звичайна вода, яка не спричиняє хімічної чи механічної дії на матеріали, що використовуються, та не містить абразивних і довговолокнистих включень
  • Очищена вода без осадів
  • Технічна, холодна, охолоджена і дощова вода
  • питна вода;
  • Вода для пожежогасіння

Матеріали

• Робочі колеса та камери робочих коліс з високоякісної сталі 1.4301
• Корпус насоса з високоякісної сталі 1.4301
• Вал з високоякісної сталі 1.4301
• Ущільнення з EPDM (EP 851)/FKM (вітон)
• Кришка корпусу з високоякісної сталі 1.4301
• Нижня частина корпусу з високоякісної сталі 1.4301
• Ковзаюче торцеве ущільнення з B-графіту/карбіду вольфраму, карбіду кремнію/графіту
• Напірний кожух з високоякісної сталі 1.4301
• Підшипник з карбіду вольфраму
• База насосу EN-GJL-250
• Система трубопроводів з високоякісної сталі 1.4307

Конструкція

• Готова до під’єднання установка водопостачання, встановлена на фундаментній плиті з поліетилену, укомплектована системою трубопроводів, включно з усією необхідною монтажною та запірною арматурою (окрім запірної арматури зі сторони притоку), комплектом сенсорів тиску, центробіжним насосом високого тиску з високоякісної сталі у виконанні з сухим ротором і вбудованим частотним перетворювачем (конструктивний ряд Helix VE)
• Мембранний напірний бак: 8 л/PN 16, встановлений в кінці напірної сторони, мембрану бака виготовлено з бутилового каучуку, що відповідає вимогам закону про безпеку харчових продуктів; для здійснення перевірки й огляду передбачена запірна арматура з отвором для зливання і проточний пристрій згідно з DIN 4807

Стан постачання

• Змонтована на заводі, перевірена на функціональність та герметичність, готова до під'єднання установка підвищення тиску
• Паковання
• Інструкція з монтажу та експлуатації
