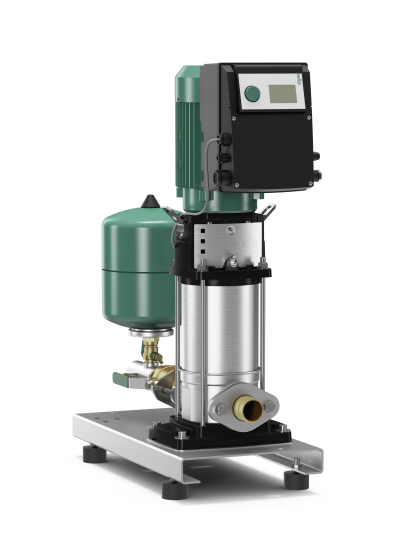

Встановлення для водопостачання Wilo-SiBoost Smart 1 Helix VE, WILO (Німеччина), фото 3
Встановлення для водопостачання Wilo-SiBoost Smart 1 Helix VE, WILO (Німеччина), фото 4

Встановлення для водопостачання Wilo-SiBoost Smart 1 Helix VE, WILO (Німеччина)

Ціну уточнюйте

  • В наявності
Встановлення для водопостачання Wilo-SiBoost Smart 1 Helix VE, WILO (Німеччина)
Встановлення для водопостачання Wilo-SiBoost Smart 1 Helix VE, WILO (Німеччина)
В наявності
Ціну уточнюйте
+380 (57) 759-03-05
факс
  • +380 (57) 752-52-50
  • +380 (50) 690-72-25
+380 (57) 759-03-05
факс
  • +380 (57) 752-52-50
  • +380 (50) 690-72-25

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Встановлення для водопостачання Wilo-SiBoost Smart 1 Helix VE

Ціна за запитом (наговоріт уточнюйте).



Ваші уподобання

  • Надійна система завдяки використанню високонапірних відцентрових насосів із неіржавкої сталі серії Helix VE, а також вбудованого частотного перетворювача з повітряним охолодженням
  • Високоефективна гідравліка насоса
  • Широкий діапазон регулювання частотного перетворювача від 25 Гц до макс. 60 Гц (залежно від версії)
  • Вбудований повний захист електродвигуна за допомогою термодатчика PTC

Тип

Високоефективна, готова до під'єднання установка для водопостачання з вертикально розташованим нормальновисувальним високонапірним відцентровим насосом серії Helix VE з вбудованими частотними перетворювачами з повітряним охолодженням.

Застосування

Повністю автоматична система водопостачання і підвищення тиску в режимі підведення, що працює або від мережі центрального водопостачання, або від резервуара, для приватного, комерційного, промислового та комунального застосування (dого передбачено резервний насос відповідно до вимог DIN 1988 і DIN EN 806).

Дозволеною перекачуваною рідиною зазвичай є вода, яка не чинить агресивного хімічного та механічного впливу на використовувані матеріали та не містить абразивних і довговолокнистих частинок, як-от:

  • Пітьова вода (допуск для питної води см. в розділі «Матеріали»)
  • Охолоджувальна вода
  • Технологічна вода
  • Вода для пожежогасіння (крім води для установок пожежогасіння згідно з DIN 14462; з роздільною здатністю місцевої пожежної охорони)

Обладнання/функція

1 насос серії Helix VE 2 — Helix VE 52, зі стандартним електродвигуном, еквівалентним IE4, і регулюванням частоти обертання за допомогою вбудованого частотного перетворювача, встановленого на регульовану за висотою фундаментальну раму з поцинкованої сталі.

Усі деталі, що контактують із рідиною, що перекачується, стійкі до корозії.

З напірного боку:

  • Запірна арматура
  • Зворотний клапан
  • Зворотний клапан
  • Розширювальний мембранний бак 8 л, PN 16
  • Датчик тиску 4...20 мА
  • Манометр
  • На боці всмоктування
  • Датчик тиску 4...20 мА
  • Манометр

Комплект постачання

  • Монтована на заводі виробники, перевірена на безвідмовність роботи та герметичність, готова до під'єднання встановлення підвищення тиску
  • Паковання
  • Інструкція з монтажу й експлуатації

Розшифрування найменування

Приклад:

Wilo-SiBoost Smart 1 Helix VE 2204-ES

SiBoost Smart

Компактне встановлення підвищення тиску з вбудованим регулюванням частоти обертання

1

Кількість насосів

Helix VE

Серия насосов

22

Номінальний об'ємний потік [м3/год] одинарного насоса

04

Кількість секцій одинарного насоса

ES

Виготовлення з неіржавкої сталі серії 22., 36., 52..

Технічні характеристики

  • Під'єднання до мережі:
    • 3~400 В ±10%, 50 Гц
    • 3~380 В ±10 %, 60 Гц
  • Макс. температура рідини, що перекачується +60 °C (опціонально +70 °C)
  • Макс. температура довкілля 40 °C
  • Робочий тиск 16 барів (опціонально 25 барів)
  • Вхідний тиск 10 барів
  • Номінальні діаметри для під'єднання:
    • З боку відвідного трубопроводу R 11⁄4" — DN 80
    • На боці підведення Rp 11⁄4" — Rp 3"
  • Діапазон частоти обертання 1500 — 3500 об./хв
  • Клас захисту IP54



Матеріали

Helix VE 6": 2 — 16 м3/год

  • Корпус насоса з неіржавкої сталі 1.4301 [AISI 304]
  • Гідравлічна частина з 1.4307 [AISI 304L]
  • Ущільнення EPDM
  • без картриджа, крім насосів з електродвигуном понад 7,5 кВт

Helix VE 8": 22 — 52 м3/год

  • Корпус насоса із сірого чавуну EN-GJL-250, сірий чавун із катафорезним покриттям і допуском ACS/WRAS
  • Гідравлічна частина з 1.4307 [AISI 304L]
  • Ущільнення EPDM
  • без картриджа, крім насосів з електродвигуном понад 15 кВт
  • Виготовлення ES: Конструкція з неіржавкої сталі
    • Корпус насоса з неіржавкої сталі 1.4301 [AISI 304]
    • Гідравлічна частина з 1.4307 [AISI 304L]

Інші виготовлення насоса за запитом:

  • з картриджами або без картриджів
  • PN 25
  • Ущільнення з FKM (Viton)
  • Корпус насоса з неіржавкої сталі та гідравлічна частина з 1.404 [AISI 316L]

Опис/конструкція

Фундаментна рама: З поцинкованої сталі, з регульованими за висотою вібропоглинальними опорами, що забезпечують гарну ізоляцію корпусного шуму, а також вбудованими такелажними точками.

Система трубопроводів: Комплексна система трубопроводів із неіржавкої сталі з напірного боку, що підходить для під'єднання труб із усіх поширених матеріалів. Система трубопроводів розроблена відповідно до загальної гідравлічної потужності встановлення підвищення тиску

Насоси: Застосовується 1 насос серій Helix VE 2 — Helix VE 52.

Частотні перетворювачі з повітряним охолодженням, змонтовані на електродвигуні насоса, забезпечують для всіх насосів цих серій безступеневий режим регулювання в діапазоні від 25 Гц до макс. 60 Гц.

  • Для насосів 6" Helix VE 2, 4, 6, 8, 10, 16: Усі деталі, що контактують із перекачуваною рідиною, виготовлені з неіржавкої сталі з допусками KTW/WRAS/ACS.
  • Для насоса 8": Helix VE 22, 36, 52: Усі деталі, що контактують із перекачуваною рідиною, в базовій комплектації виготовлені з неіржавкої сталі та сірого чавуну, з катафорезним покриттям і з допусками ACS/WRAS. Неіржавка сталь виготовлення ES з допусками KTW/WRAS/ACS

Клапани: Насос із напірного боку обладнаний кульовою запірною арматурою, що входить до базової сторони, зі знаком відповідності нормам DVGW, а також (з напірного боку) зворотним клапаном із допуском DVGW/KTW.

Мембранний напірний бак 8 л/PN 16 розташований на боці кінцевого тиску, обладнаний мембраною з бутилкаучуку, має допуск DVGW/KTW, відповідає вимогам Закону «о безпеки харчових продуктів»; для огляду та перевірки обладнаний запірним кульовим краном, системою дренажу та проточною арматурою з допуском DVGW/KTW згідно з DIN 4807.

Контроль тиску: 2 датчики тиску: 4...20 мА, розташовані з напірного боку та на стороні всмоктування.

Індикація тиску: Манометр розміщений на стороні всмоктування й кінцевого тиску.

Інші виконання за запитом

Характеристики
Основні
ВиробникWilo
Країна виробникНімеччина
Додаткові
Клас захистуIP54
Макс. температура навколишнього середовища40 °C
Вхідний тиск10 бар
Робочий тиск16 бар (опціонально 25 бар)
Під'єднання до мережі:3~400 В ±10 %, 50 Гц 3~380 В ±10 %, 60 Гц
Діапазон частоти обертання1500 – 3500 об/хв
Макс. температура перекачується рідини+60 °C (опціонально +70 °C)
