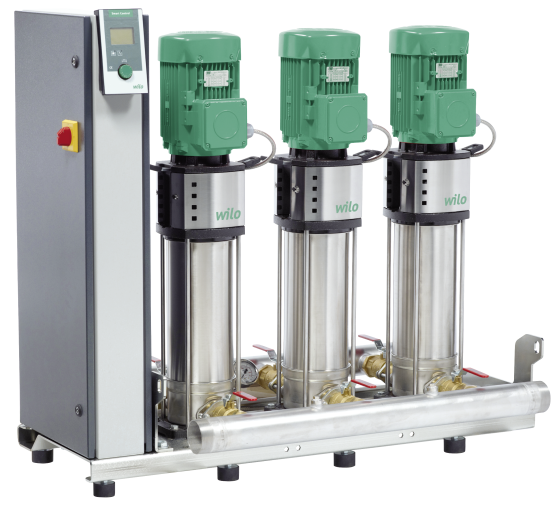

Високоефективна установка водопостачання Wilo-SiBoost Smart (FC) Helix V , WILO (Німеччина)

Високоефективна установка водопостачання Wilo-SiBoost Smart (FC) Helix V

Ціна в ЄВРО з ПДВ (наявність і ціну в грн уточнюйте).

Особливості/переваги

• Надійна система відповідно до DIN 1988 (EN 806)
• Від 2 до 4 паралельно з'єднаних, вертикально розташованих центробіжних насосів високого тиску з високоякісної сталі типоряду Helix V
• Насосна гідравліка високої ефективності
• Усі компоненти установки з оптимізацією втрат тиску
• Прилад керування і регулювання SC, може використовуватись для контролю установки, РК-дисплей, проста навігація й налаштування за допомогою поворотної ручки, без частотного перетворювача або з ним для плавного регулювання основного насосу

Конструкція

Високоефективна установка водопостачання, готова до під'єднання (нормальновсмоктуюча) З 2 - 4 паралельно під’єднаними, вертикально розташованими центробіжними насосами високого тиску з високоякісної сталі у виконанні із сухим ротором типоряду Helix V, включаючи контролер Smart Controller SC (доступний з частотним перетворювачем FC та без нього).

Застосування

• Повністю автоматичне водопостачання в режимі подачі, у сфері комунального водопостачання, для підвищення тиску в разі подачі з резервуарів або з напірних трубопроводів, для застосування у комунальному, комерційному, промисловому та приватному секторі (наприклад, підприємства водопостачання, ремісничі та промислові підприємства, житлові, офісні, громадські та адміністративні будівлі, готелі, лікарні).
• Перекачування питної та технічної води, води систем охолодження, пожежогасіння (крім протипожежних установок відповідно до DIN 14462 і з дозволу місцевих офіційних органів протипожежного захисту) та іншої технічної води, яка не містить абразивних та довговолокнистих включень і не спричиняє хімічної чи механічної дії на матеріали, що використовуються

Спорядження/функціонування

• 2 – 4 насоса на установку серій від Helix V 4 до Helix V 52 зі стандартним двигуном IE3 від 0,75 кВт і вище (як опція — для меншої потужності двигуна)
• Автоматичне керування насосами за допомогою Smart Controller SC Виконання Smart FC додатково обладнане частотним перетворювачем в розподільній коробці
• Дотичні до середовища частини стійкі до корозії
• Фундаментна рама із оцинкованої сталі з регульованими по висоті вібропоглинальними опорами для ізоляції корпусного шуму, кабелепроводом і вбудованим підйомним пристроєм
• Запірна арматура на всмоктувальній та напірній стороні кожного насоса
• Зворотний клапан на напірній стороні кожного насоса
• Мембранний напірний бак місткістю 8 л, PN 16, з напірної сторони
• давач тиску, напірна сторона
• Манометр, напірна сторона
• Опційний захист від сухого ходу з манометром, всмоктувальна сторона

Типовий код

Технічні характеристики

• Під'єднання до мережі 3~230 В / 400 В ± 10%, 50 Гц
• Температура середовхи макс. 50 °C (70°C опційно)
• Температура навколишнього середовища макс. 40 °C
• Робочий тиск макс. 16 бар (25 бар опційно)
• Тиска притоку 10 бар
• Номінальний внутрішній діаметр напірного патрубка R 1½" - DN 200
• Номінальний внутрішній діаметр притічного патрубка R 1½"- DN 200
• Номінальне число обертів 2850 об/хв
• Клас захисту IP54 (регулятор SC)
• Захисний мережевий запобіжник типу A, AC 3 відповідно до потужності двигуна та місцевих вимог
• Допустимі перекачувані середовища (інші середовища на запит): примітка щодо перекачуваних середовищ: Допустимими перекачуваними середовищами є звичайна вода, яка не спричиняє хімічної чи механічної дії на матеріали, що використовуються, та не містить абразивних і довговолокнистих включень Система відповідає DIN 1988 (EN 806)
  • Питна вода та підігріта питна вода
  • Охолоджувальна вода
  • Вода для пожежогасіння

Матеріали

Helix V 4 - Helix V 16

• Робочі колеса, направляючі колеса, корпус секцій із нержавіючої сталі 1.4307
• Корпус насоса з високоякісної сталі 1.4301
• Вал з високоякісної сталі 1.4057
• Захисна гільза валу 1.4404
• Кільцеве ущільнення з EPDM (ущільнення з FKM на запит)
• Трубна обв'язка з високоякісної сталі 1.4301

Helix V 22 - Helix V 52

• Робочі колеса, направляючі колеса, корпус секцій із нержавіючої сталі 1.4307
• Корпус насоса з нержавіючої сталі 1.4308 або сірого чавуну EN-GJL 250 з катафоретичним покриттям
• Вал з високоякісної сталі 1.4057
• Захисна гільза валу 1.4404
• Кільцеве ущільнення з EPDM (ущільнення з FKM на запит)
• Трубна обв'язка з високоякісної сталі 1.4301

Конструкція

• Фундаментна рама: сталь цинкована, з регульованими по висоті вібропоглинальними опорами, для запобігання поширенню корпусного шуму; інші виконання на запит
• Трубна обв'язка: комплексна система трубопроводів з високоякісною сталі, для під'єднання всіх труб із поширених матеріалів; система трубопроводів виконана згідно з гідравлічною потужністю установки підвищення тиску
• Насоси: 2 – 4 паралельно під’єднаних насоси типорядів від Helix V 4 до Helix V 52; усі частини, що контактують з перекачуваним середовищем, виконані з високоякісної сталі для типорядів від Helix VE 4 до Helix VE 16 або з високоякісної сталі/сірого чавуну з KTL–покриттям для типорядів від Helix VE 22 до Helix VE 52; інші виконання — на піт. KTW/WRAS/ACS-допуск для усіх дотичних до середовища частин
• Арматура: Кожен насос зі сторони всмоктування і напірної сторони обладнаний запірною арматурою з контрольною позначкою DVGW та встановленим з напірної сторони зворотнім клапаном з допуском DVGW/KTW
• Мембранний напірний бак: 8 л/PN 16, встановлений в кінці напірної сторони з мембраною з бутилового каучуку, з допуском DVGW/KTW, що відповідає вимогам закону про забезпечення якості продуктів харчування для випробувальних та оглядових цілей, з кульовим запірним краном з отвором для зливу та протічною арматурою з допуском DVGW/KTW відповідно до DIN 4807
• Давач тиску: від 4 до 20 мA, встановлений в кінці напірної сторони і подає сигнал на центральний контролер Smart Controller SC
• Покази тиску: манометр (ø 63 мм) встановлений в кінці напірної сторони; покази кінцевого тиску додатково відображаються на літерно-цифровому дисплеї контролера Smart SC
• Прилад керування/регулятор: установка серійно комплектується регулятором "Smart Controller" SC; виконання FC додатково з частотним перетворювачем

Стан постачання

• Змонтована на заводі, готова для під'єднання, перевірена на функціональність та герметичність установка підвищення тиску
• Паковання
• Інструкція з монтажу та експлуатації
