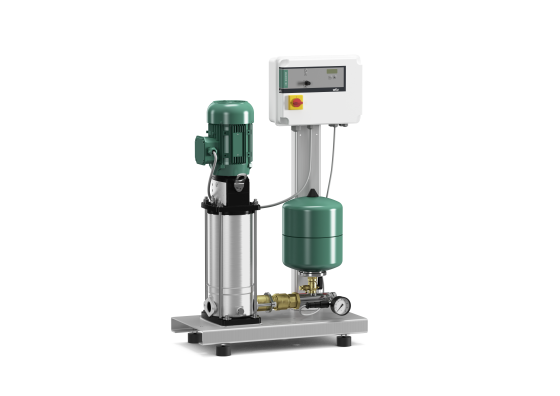

Встановлення для водопостачання Wilo-Economy CO-1 Helix V.../CE+, WILO (Німеччина)

Встановлення для водопостачання Wilo-Economy CO-1 Helix V.../CE+

Ціна за запитом (наговоріт уточнюйте).

Ваші уподобання

• Надійність системи завдяки використанню високонапірних відцентрових насосів із неіржавкої сталі серії Helix V
• Високоефективна гідравлічна частина насоса
• Простота настроювання й надійність у роботі завдяки використанню приладу керування CE+

Тип

Високоефективна, готова до під'єднання установка для водопостачання. З багатоступеневим високонапірним відцентровим насосом із неіржавкої сталі вертикального виконання із сухим ротором, включно з регулятором Economy CE+.

Застосування

• Повністю автоматичне водопостачання і підвищення тиску в житлових, офісних і адміністративних будівлях, готелях, лікарнях, торгових комплексах і різних промислових об'єктах
• Перекачування питної та технічної води, охолоджувальної води, води для пожежогасіння (за винятком установок пожежогасіння згідно з DIN14462 і з роздільною здатністю місцевих органів протипожежного захисту) та інших технічних потреб, яка ні хімічно, ні механічно не руйнує використовувані матеріали та не містить абразивних і довговолокнистих увімкнень

Обладнання/функція

• Автоматична система керування насосом із регулятором CE+
• 1 насос серії Helix V зі стандартним електродвигуном IE3 від 0,75 кВт і вище (опціонально для двигунів меншої потужності)
• Деталі, що контактують із водою, не схильні до корозії
• Опорна рама з поцинкованої сталі з регульованими за висотою вібропоглинальними опорами, що забезпечують гарну ізоляцію корпусного шуму
• Запірна арматура, напірна сторона
• Зворотний клапан, напірна сторона
• Мембранний напірний бак 8 л, PN 16, напірний бік
• Датчик тиск, напірна сторона
• Манометр, напірний бік
• Опціонально — захист від сухого ходу (WMS) з манометром на стороні всмоктування

Комплект постачання

• Монтована на заводі виробники, перевірена на безвідмовність роботи та герметичність, готова до під'єднання встановлення підвищення тиску
• Паковання
• Інструкція з монтажу й експлуатації

Розшифрування найменування

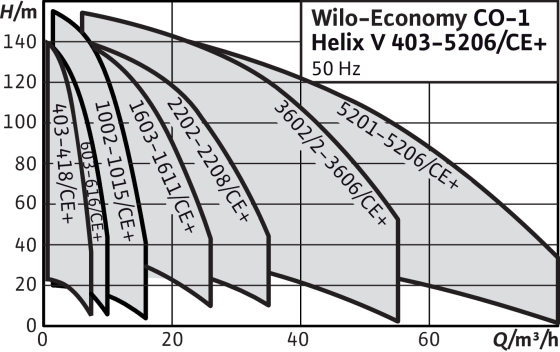

Технічні характеристики

• Під'єднання до 3-фазної мережі 230/400 В ± 10%, 50 Гц (інші виконання за запитом)
• Температура рідини макс, що перекачується. 50 °C (на замовлення 70 °C)
• Макс. температура довкілля 40 °C
• Робочий тиск 16 барів
• Вхідний тиск 10 барів
• Сходи тиску перемикання 6/10/16 барів
• Номінальний внутрішній діаметр для під'єднання з боку кінцевого тиску Rp 1 1⁄4" — DN 80
• Номінальний внутрішній діаметр для під'єднання з боку підведення R 1 1 1⁄4"- DN 80
• Частота обертання 2850 об/хв
• Клас захисту IP 54 (прилад керування CE+)
• Комутаційна здатність P2 макс. за макс. 10 A = 4 кВт (при > 4 кВт, що послідовно вмикається електромеханічним блоком живлення)
• Запобіжники AC3 з боку мережі відповідно до потужності електродвигуна та приписів підприємства енергопостачання
• Допустимі перекачувані середовища (інші середовища за запитом): Вказівні за перекачувальним середовищем: допустимою перекачуваною системою є вода, яка не містить абразивних і довговолокнистих частинок і не надає хімічного та механічного впливу на застосовувані матеріали.
  • чиста вода без осадових речовин;
  • побутова, холодна, охолоджувальна та дощова вода;
  • питна вода;
  • вода для пожежогасіння

Матеріали

Helix V 4 ― V 16

• Робочі колеса, провідні колеса, ступеневий корпус із неіржавкої сталі 1.4307
• Корпус насоса з неіржавкої сталі 1.4301
• Вал із неіржавкої сталі 1.4057
• 1.4404 захисна втулка вала
• Ущільнювальне кільце з EPDM (ущільнення FKM за запитом)
• Система трубопроводів із неіржавкої сталі 1.4571

Helix V 22 ― Helix V 52

• Робочі колеса, провідні колеса, ступеневий корпус із неіржавкої сталі 1.4307
• Корпус насоса з неіржавкої сталі 1.4308
• Вал із неіржавкої сталі 1.4057
• 1.4404 захисна втулка вала
• Ущільнювальне кільце з EPDM (ущільнення FKM за запитом)
• Система трубопроводів із неіржавкої сталі 1.4571

Опис/конструкція

• Опорна рама: з поцинкованої сталі, з регульованими за висотою вібропоглинальними опорами, що забезпечують гарну ізоляцію корпусного шуму. Інші виконання — за запитом.
• Розведення трубопроводів: повне розведення трубопроводів із неіржавкої сталі, що застосовується для під'єднання трубопроводів із будь-яких матеріалів; розведення трубопроводів розраховане відповідно до загальної гідравлічної потужності встановлення підвищення тиску.
• Насоси: 1 насос серій від Helix V 4 до Helix V 52; усі контактуючі з перекачуваною рідиною деталі виготовлені з неіржавкої сталі; інші виконання — за запитом. Допуск KTW/WRAS/ACS для всіх деталей, що контактують із перекачуваною рідиною.
• Арматура: з напірного боку насос обладнаний кульовою запірною арматурою зі знаком технічного контролю DVGW або запірним клапаном зі знаком технічного контролю DVGW і, з напірного боку, зворотним клапаном із допуском KTW.
• Мембранний напірний резервуар 8 л/PN16 розташований з боку кінцевого тиску, забезпечений мембраною з бутилкаучуку, з допуском DVGW/KTW, що відповідає вимогам закону про безпеку харчових продуктів. Для огляду та перевірки обладнаний запірним кульовим краном, системою спорожнення та проточною арматурою з допуском DVGW/KTW згідно DIN 4807
• Датчик тиску: Від 4 до 20 мА, розташований із боку кінцевого тиску для застосування центрального регулятора CE+.
• Індикація тиску: за допомогою манометра ø 63 мм із боку кінцевого тиску. Додаткова цифрова індикація кінцевого тиску на буквено-цифровому сенсорному дисплеї регулятора Comfort
• Прилад керування/регулятор: у серійному виконанні встановлення обладнаний регулятором CE+
