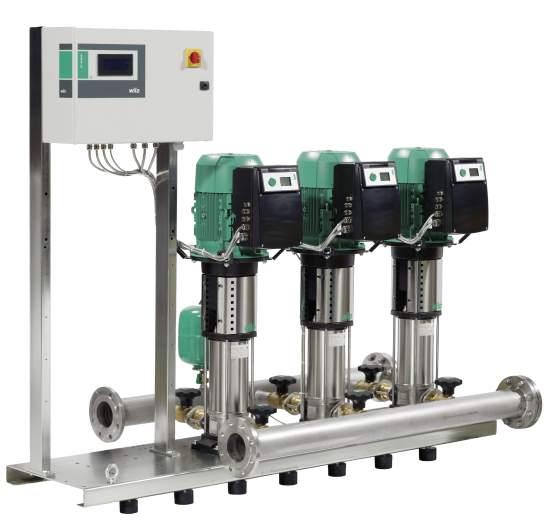

Високоефективна, готова до під'єднання установка водопостач Wilo-Comfort COR Helix VE.../CCe ,WILO (Німеччина)

Високоефективна, готова до під'єднання установка водопостачання Wilo-Comfort COR Helix VE.../CCe

Ціна по запиту (наявність і ціну в грн уточнюйте).

Особливості/переваги

• Надійна система завдяки застосуванню відцентрових насосів високого тиску з високоякісної сталі типоряду Helix VE з вбудованим частотним перетворювачем з діапазоном регулювання від 25 до 60 Гц
• Насосна гідравліка високої ефективності
• Усі компоненти установки з оптимізацією втрат тиску
• Вмонтована система розпізнавання сухого ходу з автоматичним вимкненням за допомогою регулювальної електроніки двигуна
• Максимальна якість регулювання за допомогою регулятора CCe з розширеними функціями, мікропроцесорним керуванням та сенсорним дисплеєм

Конструкція

Високоефективна, готова до під'єднання установка водопостачання (нормальновсмоктувальна) З 2 - 6 паралельно під'єднаними, вертикально розташованими відцентровими насосами високого тиску з високоякісної сталі у виконанні із сухим ротором типоряду Helix VE, при чому кожен насос має інтегрований повітроохолоджуваний частотний перетворювач, включаючи Vario-контролер CCe

Застосування

• Повністю автоматичне водопостачання в режимі подачі, у сфері комунального водопостачання, для підвищення тиску в разі подачі з резервуарів або з напірних трубопроводів, для застосування у комунальному, комерційному, промисловому та приватному секторі (наприклад, підприємства водопостачання, ремісничі та промислові підприємства, житлові, офісні, громадські та адміністративні будівлі, готелі, лікарні).
• Перекачування питної та технічної води, води систем охолодження, пожежогасіння (крім протипожежних установок відповідно до DIN 14462 і з дозволу місцевих офіційних органів протипожежного захисту) та іншої технічної води, яка не містить абразивних та довговолокнистих включень і не спричиняє хімічної чи механічної дії на матеріали, що використовуються

Спорядження/функціонування

• 2-6 насосів на установку типорядів Helix VE 4 - Helix VE 16, з еквівалентними IE4 стандартними двигунами та плавним регулюванням з інтегрованим частотним перетворювачем на кожному насосі
• Автоматичне керування насосами через контролер Comfort СС
• Дотичні до середовища частини стійкі до корозії
• Фундаментна рама зі сталі оцинкованої з регульованими по висоті вібропоглинальними опорами для ізоляції корпусного шуму
• Запірна арматура на всмоктувальній та напірній стороні кожного насоса
• Клапан зворотного потоку напірної сторони кожного насоса
• Мембранний напірний бак місткістю 8 л, PN16, з напірної сторони
• давач тиску, напірна сторона
• Манометр, напірна сторона
• Опційний захист від сухого ходу з манометром, всмоктувальна сторона

Типовий код

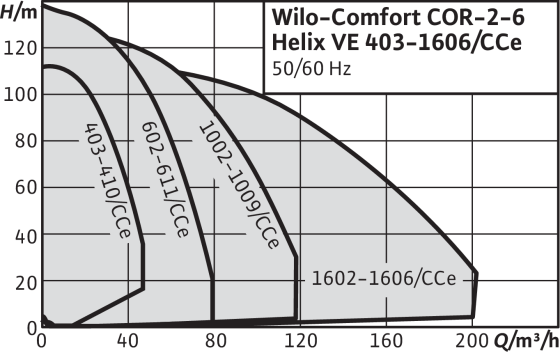

Технічні характеристики

• Під'єднання до мережі 3~400 В ± 10%, 50 Гц; 3~380/440 В ±10 %, 60 Гц
• Температура середовхи макс. +50 °C (+70 °C опційно)
• Температура навколишнього середовища макс. 40 °C
• Робочий тиск макс. 16 бар (25 бар опційно)
• Тиск на вході 10 бар
• Номінальний внутрішній діаметр напірного патрубка R 1½" - DN 125
• Номінальний внутрішній діаметр притічного патрубка R 1½"- DN 125
• Діапазон числа обертів 1500 -3770 об/хв
• Клас захисту: IP 54
• Захисний мережевий запобіжник типу A, AC 3 відповідно до потужності двигуна та місцевих вимог
• Допустимі перекачувані середовища (інші середовища на запит):Вказівка щодо перекачуваних середовищ: Допустимими перекачуваними середовищами є звичайна вода, яка не спричиняє хімічної чи механічної дії на матеріали, що використовуються, та не містить абразивних і довговолокнистих включень Система відповідає DIN 1988 (EN 806)
  • Питна вода та підігріта питна вода
  • Охолоджувальна вода
  • Вода для пожежогасіння

Матеріали

Для типорядів з Helix VE 4 - VE 16:

• Робочі колеса, напрямні колеса та корпус секцій з високоякісної сталі 1.4307
• Корпус насоса з високоякісної сталі 1.4301
• Вал з високоякісної сталі 1.4057
• Захисна гільза валу 1.4404
• Кільцеве ущільнення з EPDM (ущільнення з FKM на запит)
• Трубна обв'язка з високоякісної сталі 1.4571

Конструкція

• Фундаментна рама: сталь цинкована, з регульованими по висоті вібропоглинальними опорами, для запобігання поширенню корпусного шуму; інші виконання на запит
• Трубна обв'язка: комплексна система трубопроводів з високоякісною сталі, для під'єднання всіх труб із поширених матеріалів; система трубопроводів виконана згідно з гідравлічною потужністю установки підвищення тиску
• Насоси: використовуються від 2 до 6 паралельно під'єднаних насосів типорядів Helix VE 4.., 6.., 10.., 16... Змонтовані на двигуні насоса повітроохолоджувані частотні перетворювачі забезпечують плавне регулювання роботи всіх насосів цих типорядів у діапазоні від 25 Гц до макс. 60 Гц. Усі дотичні до середовища частини для Helix VE 4.., 6.., 10.., 16..з високоякісної сталі; інші виконання на запит. KTW/WRAS/ACS-допуск для усіх дотичних до середовища частин
• Арматура: Для типорядів Helix VE 4.., 6.., 10.., 16.. кожен насос зі всмоктувальної та напірної сторони обладнаний запірною арматурою з позначкою DVGW та з напірної сторони клапаном зворотного потоку з допуском DVGW/KTW
• Мембранний напірний бак: 8 l/PN16 встановлений в кінці напірної сторони. З мембраною з бутил-каучуку, з допуском DVGW/KTW, що відповідає вимогам закону про забезпечення якості продуктів харчування для випробувальних та оглядових цілей, з отвором для зливу та протічною арматурою з допуском DVGW/KTW відповідно до DIN 4807
• Давач тиску: від 4 до 20 мA, встановлений в кінці напірної сторони і подає сигнал на центральний контролер Comfort CCе
• Покази тиску: манометр (ø 63 мм), встановлений в кінці напірної сторони; покази кінцевого тиску додатково відображаються на літерно-цифровому сенсорному дисплеї контролера Comfort
• Прилад керування/регулятор: установка серійно комплектується регулятором Comfort CCe

Стан постачання

• Змонтована на заводі, готова для під'єднання, перевірена на функціональність та герметичність установка підвищення тиску
• Паковання
• Інструкція з монтажу та експлуатації
• Транспортні рим-болти для самостійного монтажу
