Установка підвищення тиску Wilo-Comfort CO-/COR-MVI.../CC, WILO (Німеччина)

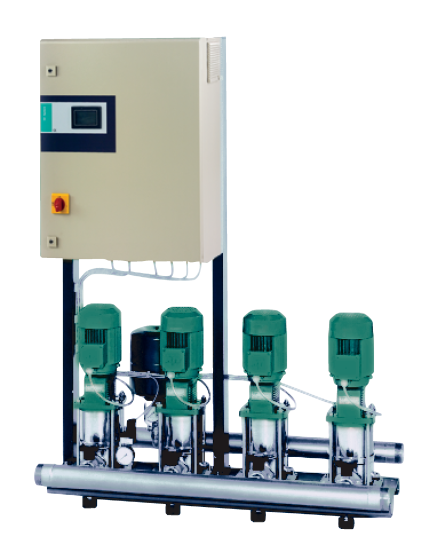

Установка підвищення тиску Wilo-Comfort CO-/COR-MVI.../CC

Ціна по запиту (наявність і ціну в грн уточнюйте).

Особливості/переваги

• Зручна система згідно з DIN 1988
• Від 2 до 6 паралельно під’єднаних вертикальних відцентрових насосів високого тиску з високоякісної сталі типоряду MVI
• Зручний прилад керування/регулювання CC з мікропроцесорним управлінням із програмною пам’яттю, повністю графічним сенсорним дисплеєм і можливістю введення даних робочих параметрів через меню; доступний на COR-установках із частотним перетворювачем для плавного регулювання головного насоса

Конструкція

Установка підвищення тиску, яка складається з 2 – 6 паралельно під’єднаних нормальновсмоктуючих відцентрових насосів високого тиску

Застосування

• Повністю автоматичне водопостачання в режимі подачі, у сфері комунального водопостачання, для підвищення тиску в разі подачі з резервуарів або з напірних трубопроводів, для застосування у комунальному, комерційному, промисловому та приватному секторі (наприклад, підприємства водопостачання, ремісничі та промислові підприємства, житлові, офісні, громадські та адміністративні будівлі, готелі, лікарні).
• Перекачування технічної води, охолоджувальної води, води для пожежогасіння (крім води для протипожежних установок відповідно до DIN 14462 і з дозволу місцевих офіційних органів протипожежного захисту) або іншої технічної води, яка не містить абразивних і довговолокнистих домішок, а також не спричиняє хімічної чи механічної дії на матеріали, що використовуються

Спорядження/функціонування

• 2 – 6-насосів типоряду MVI на кожну установку
• Автоматичне керування насосами за допомогою CC-контролера
• Частини, що контактують з перекачуваним середовищем, стійкі до корозії
• Фундаментна рама оцинкована, з регульованими по висоті вібропоглинальними опорами для ізоляції корпусного шуму
• Запірна арматура зі всмоктувальної та напірної сторони кожного насоса
• Клапан зворотного потоку з напірної сторони
• Мембранний напірний бак 8 л, PN 16, з напірної сторони
• Сенсор тиску, в кінці напірної сторони
• Опційно манометр на початку напірної сторони
• Манометр, в кінці напірної сторони
• Опційно захист від сухого ходу

Типовий код

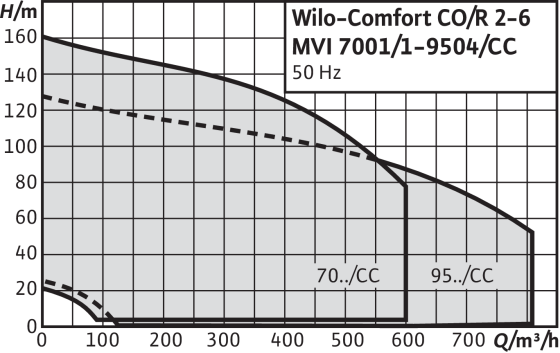

Технічні характеристики

• Під'єднання до мережі 3~230 В / 400 В ± 10%, 50 Гц
• Температура середовхи макс. 50 °C (70°C опційно)
• Робочий тиск макс. 16 бар (25 бар опційно)
• Тиск на вході 10 бар
• Номінальний внутрішній діаметр напірного патрубка R 1½" - DN 200
• Номінальний внутрішній діаметр притічного патрубка R 1½"- DN 200
• Номінальне число обертів 2850 об/хв
• Клас захисту IP 54 (регулятор CC)
• Захисний мережевий запобіжник типу AC3 відповідно до потужності двигуна та місцевих вимог
• Допустимі перекачувані середовища (інші середовища на запит):Вказівка щодо перекачуваних середовищ: Допустимими перекачуваними середовищами є звичайна вода, яка не спричиняє хімічної чи механічної дії на матеріали, що використовуються, та не містить абразивних і довговолокнистих включень
  • Питна вода та підігріта питна вода
  • Охолоджувальна вода
  • Вода для пожежогасіння

Матеріали

MVI 16. до 95.

• Робочі колеса з нержавіючої сталі 1.4301/1.4404
• Камери робочих коліс з нержавіючої сталі 1.4301/1.4404
• Корпус насоса з EN-GJL-250/1.4404
• Вал з нержавіючої сталі 1.4057/1.4404
• Ущільнення з EPDM (EP 851)/FKM (вітон)
• Кришка корпусу з високоякісної сталі 1.4301/1.4404
• Нижня частина корпусу з високоякісної сталі 1.4301/1.4404
• Ковзне торцеве ущільнення з B-графіту/карбіду вольфраму, SiC/графіт
• Напірний кожух з високоякісної сталі 1.4301/1.4404
• Підшипник з карбіду вольфраму
• Система трубопроводів із високоякісної сталі 1.4571

Конструкція

• Фундаментна рама: цинкована, з регульованими по висоті вібропоглинальними опорами, для запобігання поширенню корпусного шуму; інші виконання на запит
• Трубна обв'язка: комплексна система трубопроводів з високоякісною сталі, для під'єднання всіх труб із поширених матеріалів; система трубопроводів виконана згідно з гідравлічною потужністю установки підвищення тиску
• Насоси: використовуються від 2 до 6 паралельно під’єднаних насосів типорядів від MVI 2 до MVI 95; усі частини цих насосів, що контактують з перекачуваним середовищем, виготовлені з нержавіючої сталі або із сірого чавуну (з катафорезним покриттям)
• Арматура: кожен насос зі всмоктувальної й напірної сторони обладнаний запірною арматурою з контрольною позначкою DVGW чи кільцевою засувкою й установленим з напірної сторони зворотним клапаном з допуском DVGW
• Мембранний напірний бак: 8 л/PN 16, установлений у кінці напірної сторони, з мембраною з бутилового каучуку, що відповідає вимогам закону про безпеку харчових продуктів; для здійснення перевірки й огляду передбачено запірний кульовий кран з отвором для зливу й протічною арматурою згідно з DIN 4807
• Сенсор тиску: від 4 до 20 мА, встановлений в кінці напірної сторони і подає сигнал на центральний контролер Comfort
• Покази тиску: на початку й у кінці напірної сторони за манометром (Ø 63 мм); покази кінцевого тиску додатково відображаються на літерно-цифровому сенсорному дисплеї контролера Comfort.
• Прилад керування/регулятор: установка серійно комплектується регулятором Comfort CC; COR додатково із частотним перетворювачем

Стан постачання

• Змонтована на заводі, перевірена на функціональність та герметичність, готова до під'єднання установка підвищення тиску
• Паковання
• Інструкція з монтажу та експлуатації
