Високоефективна установка водопостачання Wilo-Comfort CO-/COR-Helix V.../CC , WILO (Німеччина)

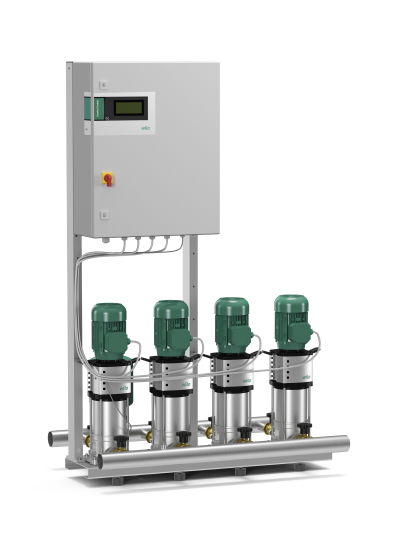

Високоефективна установка водопостачання Wilo-Comfort CO-/COR-Helix V.../CC

Ціна по запиту (наявність і ціну в грн уточнюйте).

Особливості/переваги

• Надійна система відповідно до DIN 1988 (EN 806)
• Насосна гідравліка високої ефективності
• Усі компоненти установки з оптимізацією втрат тиску
• Від 2 до 6 паралельно з'єднаних, вертикально розташованих насосів високого тиску з високоякісної сталі типоряду Helix V
• Зручний прилад керування/регулювання CC, з розширеними функціями, мікропроцесорним керуванням і сенсорним дисплеєм, без частотного перетворювача або з ним для плавного регулювання основного насоса

Конструкція

Високоефективна установка водопостачання, готова до під'єднання (нормальновсмоктуюча) З 2 - 6 паралельно під’єднаними, вертикально розташованими відцентровими насосами високого тиску з високоякісної сталі у виконанні із сухим ротором типоряду Helix V, включаючи Comfort Controller CC (доступний з частотним перетворювачем та без нього).

Застосування

• Повністю автоматизована установка водопостачання й підвищення тиску в режимі подачі із центрального водопроводу або накопичувального резервуара для приватних, комерційних, промислових і комунальних застосувань (наприклад, у житлових, офісних й адміністративних будівлях, готелях, лікарнях, ремісничих і промислових підприємствах, підприємствах водопостачання).
• Перекачування питної та технічної води, води систем охолодження, пожежогасіння (крім протипожежних установок відповідно до DIN 14462 і з дозволу місцевих офіційних органів протипожежного захисту) та іншої технічної води, яка не містить абразивних та довговолокнистих включень і не спричиняє хімічної чи механічної дії на матеріали, що використовуються

Спорядження/функціонування

• 2 – 6 насосів на установку серій від Helix V 4 до Helix V 52 зі стандартним двигуном IE3 від 0,75 кВт і вище (як опція — для меншої потужності двигуна)
• Автоматичне керування насосами через контролер Comfort СС. Установки COR обладнані додатково частотним перетворювачем у розподільній шафі.
• Дотичні до середовища частини стійкі до корозії
• Фундаментна рама зі сталі оцинкованої з регульованими по висоті вібропоглинальними опорами для ізоляції корпусного шуму
• Система трубопроводів із високоякісної сталі 1.4571
• Запірна арматура на всмоктувальній та напірній стороні кожного насоса
• Зворотний клапан на напірній стороні кожного насоса
• Мембранний напірний бак місткістю 8 л, PN 16, з напірної сторони
• давач тиску, напірна сторона
• Манометр, напірна сторона
• Опційний захист від сухого ходу з манометром, всмоктувальна сторона

Типовий код

Технічні характеристики

• Під'єднання до мережі 3~230 В / 400 В ± 10%, 50 Гц
• Температура середовхи макс. 50 °C (70°C опційно)
• Робочий тиск макс. 16 бар (25 бар опційно)
• Тиска притоку 10 бар
• Номінальний внутрішній діаметр напірного патрубка R 1½" - DN 200
• Номінальний внутрішній діаметр притічного патрубка R 1½"- DN 200
• Номінальне число обертів 2850 об/хв
• Клас захисту IP 54 (регулятор CC)
• Захисний мережевий запобіжник типу AC3 відповідно до потужності двигуна та місцевих вимог
• Допустимі перекачувані середовища (інші середовища на запит): примітка щодо перекачуваних середовищ: Допустимими перекачуваними середовищами є звичайна вода, яка не спричиняє хімічної чи механічної дії на матеріали, що використовуються, та не містить абразивних і довговолокнистих включень
  • Питна вода та підігріта питна вода
  • Охолоджувальна вода
  • Вода для пожежогасіння

Матеріали

Від Helix V 4 до Helix V 16

• Робочі колеса, направляючі колеса, корпус секцій із нержавіючої сталі 1.4307
• Корпус насоса з високоякісної сталі 1.4301
• Вал з високоякісної сталі 1.4057
• Захисна гільза валу 1.4404
• Кільцеве ущільнення з EPDM (ущільнення з FKM на запит)
• Система трубопроводів із високоякісної сталі 1.4571

Helix V 22 - Helix V 52

• Робочі колеса, направляючі колеса, корпус секцій із нержавіючої сталі 1.4307
• Корпус насоса з високоякісної сталі 1.4308
• Вал з високоякісної сталі 1.4057
• Захисна гільза валу 1.4404
• Кільцеве ущільнення з EPDM (ущільнення з FKM на запит)
• Система трубопроводів із високоякісної сталі 1.4571

Конструкція

• Фундаментна рама: сталь цинкована, з регульованими по висоті вібропоглинальними опорами, для запобігання поширенню корпусного шуму; інші виконання на запит
• Трубна обв'язка: комплексна система трубопроводів з високоякісною сталі, для під'єднання всіх труб із поширених матеріалів; система трубопроводів виконана згідно з гідравлічною потужністю установки підвищення тиску
• Насоси: 2-6 паралельно ввімкнені насоси типорядів Helix V 4-Helix V 52; усі частини, що контактують з перекачуваним середовищем, виконані з високоякісної сталі; інші виконання на запит. KTW/WRAS/ACS-допуск для усіх дотичних до середовища частин
• Арматури: кожен насос зі сторони всмоктування і напірної сторони обладнаний запірною арматурою чи засувкою з позначкою DVGW та встановленим з напірної сторони клапаном зворотного потоку з допуском DVGW/KTW
• Мембранний напірний бак: 8 л/PN16, встановлений в кінці напірної сторони з мембраною з бутил-каучуку, з допуском DVGW/KTW, що відповідає вимогам закону про забезпечення якості продуктів харчування для випробувальних та оглядових цілей, з отвором для зливу та протічною арматурою з допуском DVGW/KTW відповідно до DIN 4807
• Давач тиску: від 4 до 20 мA, встановлений в кінці напірної сторони і подає сигнал на центральний контролер Comfort CC
• Покази тиску: манометр (ø 63 мм), встановлений в кінці напірної сторони; покази кінцевого тиску додатково відображаються на літерно-цифровому сенсорному дисплеї контролера Comfort
• Регулятор: установка серійно комплектується регулятором Comfort CC; COR додатково з частотним перетворювачем

Стан постачання

• Змонтована на заводі, готова для під'єднання, перевірена на функціональність та герметичність установка підвищення тиску
• Паковання
• Інструкція з монтажу та експлуатації
• Транспортні рим-болти для самостійного монтажу
