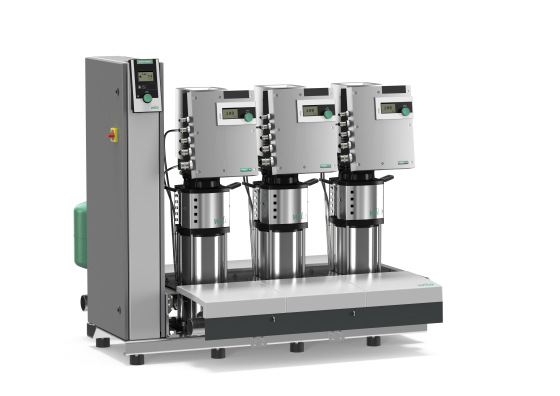

Високоефективна, готова до під’єднання установка водопостачанн Wilo-SiBoost Smart Helix EXCEL,WILO (Німеччина), фото 2

Високоефективна, готова до під’єднання установка водопостачанн Wilo-SiBoost Smart Helix EXCEL,WILO (Німеччина)

Ціну уточнюйте

  • В наявності
Високоефективна, готова до під’єднання установка водопостачанн Wilo-SiBoost Smart Helix EXCEL,WILO (Німеччина)
Високоефективна, готова до під’єднання установка водопостачанн Wilo-SiBoost Smart Helix EXCEL,WILO (Німеччина)
В наявності
Ціну уточнюйте
+380 (57) 759-03-05
факс
  • +380 (57) 752-52-50
  • +380 (50) 690-72-25
+380 (57) 759-03-05
факс
  • +380 (57) 752-52-50
  • +380 (50) 690-72-25

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

Високоефективна, готова до під’єднання установка водопостачання Wilo-SiBoost Smart Helix EXCEL

Ціна по запросу (наявність і ціну в грн уточнюйте).





Wilo-SiBoost Smart Helix EXCEL — інтелектуальна установка підвищення тиску з низьким загальним споживанням енергії

У густонаселених районах подача води часто пов’язана з ризиками протікань. Це призводить до високих експлуатаційних витрат. Наше рішення: Wilo-SiBoostSmart Helix EXCEL значно знижує загальне споживання енергії завдяки першокласним компонентам (гідравліка й двигуни), а також приладу керування, який забезпечує виявлення протікань за допомогою додаткових комунікаційних інтерфейсів.

Особливості/переваги

  • Надійна установка з відцентровим насосом високого тиску з нержавіючої сталі серії Helix EXCEL із вбудованим частотним перетворювачем, що має надпропорційно широкий діапазон регулювання від 25 Гц до 60 Гц
  • Висока енергоефективність завдяки високоефективному EC-двигуна (клас енергоефективності IE5 згідно з IEC 60034-30-2), установленому в загальній установці з оптимізацією втрат тиску, високоефективною насосною гідравлікою й оптимальним налаштуванням навантаження, здійснюваним за допомогою змінного регулювання тиску (p-v) та паралельного синхронного регулювання числа обертів
  • Високу надійність забезпечують інтегровані функції захисту: захист від перенавантаження, захист від сухого ходу, захист від нестачі води з автоматичним вимкненням, а також контроль і виявлення протікання через опційний інтерфейс для під’єднання до SCADA
  • Найвища якість регулювання завдяки регулятору SCe з РК-дисплеєм, проста навігація й налаштування за допомогою поворотної ручки
  • Опційна інтеграція в систему автоматизації споруди через стандартну шину Modbus RTU
  • Придатність усіх деталей, що контактують з перекачуваним середовищем, до роботи з питною водою

Конструкція

Високоефективна, готова до під’єднання установка водопостачання з 2 – 4 паралельно під’єднаними вертикально розташованими нормальновсмоктувальними відцентровими насосами високого тиску з нержавіючої сталі типорядів Helix EXCEL. Кожен насос обладнаний ЕС-двигуном з вбудованим високоефективним повітроохолоджуваним частотним перетворювачем. Арматури та датчики захищені для безпечного та надійного обслуговування. Встановлення, обладнане контролером Smart Controller SCe.

Застосування

Повністю автоматичне водопостачання в режимі подачі, у сфері комунального водопостачання, для підвищення тиску в разі подачі з резервуарів або з напірних трубопроводів, для застосування у комунальному, комерційному, промисловому та приватному секторі (наприклад, підприємства водопостачання, ремісничі та промислові підприємства, житлові, офісні, громадські та адміністративні будівлі, готелі, лікарні).

Резервний насос відповідно до DIN 1988 і DIN EN 806 в комплекті.



Допустимими перекачуваними середовищами переважно є звичайна вода, яка не спричиняє хімічної чи механічної дії на матеріали, що використовуються, та не містить абразивних і довговолокнистих включень, наприклад:

  • Питна вода
  • Охолоджувальна вода
  • технологічної води
  • Вода для пожежогасіння (за винятком протипожежних установок відповідно до DIN 14462 та з дозволом місцевих органів пожежної охорони)

Спорядження/функціонування

2 – 4 насоси на установку типорядів від Helix EXCEL 2 до Helix EXCEL 52 з високоефективним стандартним ЕС-двигуном IE5 і регулюванням числа обертів за допомогою вбудованого частотного перетворювача на кожному насосі.

Прилад керування SCe забезпечує автоматичне регулювання та керування установкою підвищення тиску.

Повністю змонтований на регульованій по висоті фундаментній рамі з оцинкованої сталі зі знімною кришкою для захисту компонентів установки (крім типоряду Helix EXCEL 52).

Усі компоненти, що контактують з перекачуваним середовищем, стійкі до корозії.

З напірної сторони:

  • Запірна арматура
  • Зворотний клапан
  • Зворотний клапан
  • Мембранний напірний бак ємністю 8 л, PN 16
  • Датчик тиску 4…20 мА
  • Манометр

всмоктувальна сторона:

  • Запірна арматура
  • Датчик тиску 4…20 мА
  • Манометр

Типовий код

Приклад:

Wilo-SiBoost-Smart 3 Helix EXCEL 1005

SiBoost

Установка підвищення тиску в промисловості

Smart

Регулятор Smart Controller SCe

3

Кількість одинарних насосів

Helix EXCEL

Типоряд насоса

10

Номінальна подача одинарного насоса [м3/г]

05

Кількість ступенів одинарних насосів

Технічні характеристики

  • Під’єднання до мережі:
    • 3~400 ±10 %, 50 Гц
    • 3~380 ±10 %, 60 Гц
  • Макс. температура середовища +60 °C (+70 °C опціонально)
  • Температура навколишнього середовища макс. 40 °C
  • Робочий тиск макс. 16 бар (25 бар опційно)
  • Тиска притоку 10 бар
  • Номінальні внутрішні діаметри під’єднання:
    • З кінцевої напірної сторони R 1½" — DN 200
    • Із впускної сторони R 1½" — DN 200
  • Діапазон числа обертів 1500 – 3500 об/хв
  • Клас захисту IP54
  • Захисний мережевий запобіжник типу A, AC 3 відповідно до потужності двигуна та місцевих вимог

Матеріали

Helix EXCEL 2 – 52 м³/год

  • Корпус насоса з 1.4301 (AISI 304)
  • Гідравліка з 1.4307 (AISI 304L)
  • EPDM-ущільнення
  • з картриджем



Інші виконання постачаються на запит:

  • PN 25;
  • Ущільнення FKM (Viton).
  • Корпус насоса з нержавіючої сталі та гідравліка з 1.4404 (AISI 316L)



Знімні кришки з пластику (не підходять для Helix EXCEL 52)

Конструкція

Фундаментна рама: Сталь оцинкована, з регульованими по висоті вібропоглинальними опорами для ізоляції корпусного шуму, а також вбудованими точками підйому і кабелепроводами.

Трубна обв'язка: Укомплектована трубна обв’язка з нержавіючої сталі, придатна для під’єднання усіх трубопроводів з усіх стандартних матеріалів. Параметри встановленої системи трубопроводів спроектовані відповідно до загальної гідравлічної потужності установки підвищення тиску.

Насоси: Використовується від 2 до 4 паралельно під’єднаних насосів типорядів Helix EXCEL 2 — Helix EXCEL 52. Змонтовані на двигуні насоса повітроохолоджувані частотні перетворювачі забезпечують плавне регулювання роботи всіх насосів цих типорядів у діапазоні від 25 Гц до макс. 60 Гц. Усі частини цих насосів, що контактують з перекачуваним середовищем, виготовлені з нержавіючої сталі з допуском KTW/WRAS/ACS. У ES-виконаннях використовуються насоси з нержавіючої сталі AISI 316.

Клапани: Кожен насос зі сторони всмоктування і напірної сторони обладнаний запірною арматурою з контрольною позначкою DVGW та встановленим з напірної сторони зворотнім клапаном з допуском DVGW/KTW.

Мембранний напірний бак: 8 л/PN 16, встановлений в кінці напірної сторони з мембраною з бутилового каучуку, з допуском DVGW/KTW, що відповідає вимогам закону про забезпечення якості продуктів харчування; встановлений для випробувальних та оглядових цілей запірним кульовий кран з отвором для зливу та протічною арматурою з допуском DVGW/KTW відповідно до DIN 4807.

Контроль тиску: 2 датчики тиску: 4…20 мА, встановлені з напірної та всмоктувальної сторони.

Покази тиску: Манометр встановлений зі всмоктувальної та кінцевої напірної сторони.

Знімні кришки: зі сторони всмоктування і напірної сторони для оптимального захисту компонентів регулювання і давачів від обривання дротів і попередження передчасного зношення (за винятком типоряду Helix EXCEL 52)

Панель керування: Smart Controller SCe серійно з РК-дисплеєм.

Інші виконання на запит

Стан постачання

  • Змонтована на заводі, готова для під'єднання, перевірена на функціональність та герметичність установка підвищення тиску
  • Паковання
  • Інструкція з монтажу та експлуатації
Характеристики
Основні
ВиробникWilo
Країна виробникНімеччина
Додаткові
Макс. температура навколишнього середовища40 °C
Клас захистуIP54
Робочий тиск16 бар
Макс. температура перекачується рідини+60 °C (опціонально +70 °C)
Вхідний тиск10 бар
Під'єднання до мережі:3~400 В ±10 %, 50 Гц 3~380 В ±10 %, 60 Гц
Діапазон частоти обертання1500 – 3500 об/хв
