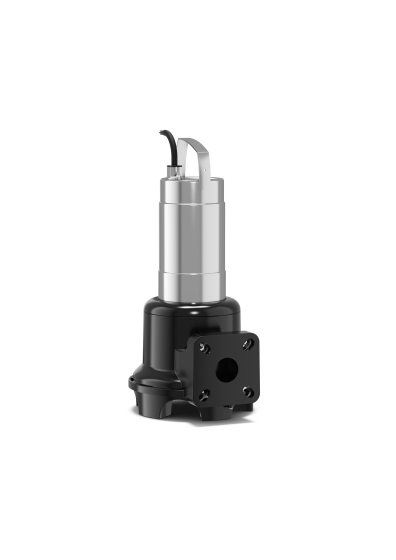

Занурювальний насос для стічних вод при повторно-короткочасній експлуатації для стаціонарної й пересувної зануреної установки Wilo-Rexa UNI
Ціна в ЄВРО з ПДВ (наявність і ціну в грн уточнюйте).
UNI-V05B/T08-540 | 1 061,08 |
UNI-V06B/M11-523/A | 1 106,63 |
UNI-V06B/T11-540 | 1 059,14 |
UNI-V06B/M15-523/A | 1 113,41 |
UNI-V06B/T15-540 | 1 065,93 |
UNI-V06B/T25-540 | 1 113,41 |
UNI-V05B/M04-523/A | 1 053,33 |
UNI-V05B/T04-540 | 1 009,72 |
UNI-V05B/M08-523/A | 1 074,65 |
UNI-V05B/T06-540 | 1 015,54 |
UNI-V05B/M06-523/A | 1 061,08 |
UNI-V06K/M11-523/A | 1 460,32 |
UNI-V06K/T11-540 | 1 401,21 |
UNI-V06K/T15-540 | 1 511,68 |
UNI-V06K/M15-523/A | 1 470,98 |
UNI-V06K/T25-540 | 1 648,31 |
Особливості/переваги
- Висока надійність завдяки стійкій до корозії гідравліці для універсального застосування і різних перекачуваних середовищ
- Просте встановлення завдяки малій вазі, конденсатору, інтегрованому в однофазний двигун, та фланцю з вбудованим кріпленням
- Оптимальний коефіцієнт корисної дії та надійність в експлуатації завдяки вільнопротічній гідравліці та гладким поверхням
- Швидке технічне обслуговування через прямий доступ до ущільнюючої камери та корпусу насоса
- Подовжений інтервал технічного обслуговування завдяки подвійному ущільненню та ущільнюючій камері великого об єму
Конструкція
Занурювальний насос для стічних вод при повторно-короткочасній експлуатації для стаціонарної й пересувної установки зануреної
Застосування
Перекачування
- стічних вод з фекаліями згідно EN 12050-1
- Брудна вода
- перекачуваних середовищ з показником рн > 4,5.
- Матеріал «В»: агресивні перекачувані середовища, наприклад морська вода, конденсат, вода дистильована
Спорядження/функціонування
- Контроль температури обмотки біметалевим датчиком
Типовий код
Приклад: |
Wilo-Rexa UNI V05B/M05-540/P |
Rexa |
Занурювальний насос для стічних вод з відцентрованою гідравлікою |
UNI |
Типоряд з гідравлікою з сополімерів |
V |
Вільнопротічне робоче колесо |
05 |
Номінальний внутрішній діаметр напірного патрубка: 05 = DN 50 06 = DN 50/65 |
B |
Матеріал
|
T |
Виконання під'єднання до мережі: M = 1~ T = 3~ |
05 |
Значення/10 = потужність двигуна P2 у кВт |
5 |
Частота (5 = 50 Гц, 6 = 60 Гц) |
40 |
Ключ номінальної напруги |
P |
Електричне додаткове спорядження: Символ не додано = з вільним кінцем кабелю P = зі штекером A = з поплавковим вимикачем та штекером |
Технічні характеристики
- Під'єднання до мережі: 1~230 В, 50 Гц або 3~400 В, 50 Гц
- Режим роботи у зануреному стані: S1
- Режим роботи у незануреному стані: S2 — 15 хв; S3 10 %
- Режим роботи у незануреному стані, виконання K: S1
- Клас захисту: IP68
- Клас ізоляції: F
- Температура середовища: від 3 до 40 °C, максимальна 60 °C протягом 3 хв
- Вільний (сферичний) прохід: 44 мм
- Довжина кабелю: 10 м
Матеріали
- Корпус двигуна: 1.4301
- Корпус гідравліки: PP-GF30 (сополімер)
- Робоче колесо: PP-GF30 (сополімер)
- Статичні ущільнення: NBR
- Ущільнення зі сторони насоса: SiC/SiC
- Ущільнення зі сторони двигуна: NBR (V05), C/MgSiO4 (V06)
- Кінець валу: Нержавіюча сталь 1.4401
У виконанні «B» усі частини, які контактують з перекачуваним середовищем, виконано з нержавіючої сталі 1.4401 (AISI 316).
Конструкція
Занурювальний насос для стічних вод у вигляді блочного агрегату для стаціонарної й пересувної зануреної установки.
Гідравліка
Відвід із напірної сторони виконано у вигляді горизонтального фланцевого з'єднання єднання. Максимально можлива частка сухої речовини становить макс. 8 %. Робочі колеса мають форму вільнопротічного робочого колеса. Опора насоса вбудована в корпус гідравліки.
Двигун
Використовуються двігуні з поверхневим охолодженням чи в охолоджувальному кожусі у виконанні для роботи від змінного (з вбудованим робочим конденсатором) або трифазного струму для прямого пуску.
- Двигун з поверхневим охолодженням: Напрацьоване тепло віддається через корпус двигуна безпосередньо в навколишнє середовище. Двигуни можуть експлуатуватись у зануреному стані в довготривалому режимі роботи (S1), у незануреному стані тільки в короткочасному режимі роботи (S2) або повторно-короткочасному режимі роботи (S3).
- Двигун в охолоджувальному кожусі: відведення тепла здійснюється через корпус двигуна в перекачуване середовище. Двигуни можуть застосовуватися в зануреному та незануреному стані (S1) у довготривалому режимі роботи.
Крім того, двигуни споряджені термічним контролем двигуна. Це захищає обмотку двигуна від перегріву. На агрегатах з однофазним двигуном цей контроль є інтегрований та самовимикальний. Тобто двигун у разі перегрівання вимикається та знову автоматично вмикається після охолодження. У стандартному виконанні для цього застосовуються біметалеві датчики.
Під’єднувальний кабель стандартно має довжину 10 м та доступний у таких виконаннях:
- З вільними кінцями кабелю
- Зі штекером
- З поплавковим вимикачем і штекером
Ущільнення
Між двигуном і гідравлікою знаходиться ущільнювальна камера. Вона заповнена медичним білим мастилом. Ущільнення з боку перекачуваного середовища реалізується через ковзні торцеві ущільнення.
Стан постачання
- Занурювальний насос для стічних вод з 10 м кабелю
- Інструкція з експлуатації та технічного обслуговування
Основні | |
---|---|
Виробник | Wilo |
Країна виробник | Німеччина |
Додаткові | |
Клас нагрівостійкості ізоляції: | F |
Підключення до мережі: | 1~230 В, 50 Гц або 3~400 В, 50 Гц |
Клас захисту: | IP68 |
Температура перекачуваємої рідини: | 3-40 °C, максимальна 60 °C протягом 3 хв. |
Режим роботи у зануреному стані: | S1 |
Режим роботи у незануреному стані: | S2-15 хв., S3 10% |
Вільний сферичний прохід: | 44 мм |
Довжина кабелю: | 10 м |
- Ціна: від 44 340 ₴
